Механизмы складных дверей. Модель TAURO PLMD-50



Технические характеристики

Беспороговая система

Комплект механизмов для складных дверей повышенной нагрузки.

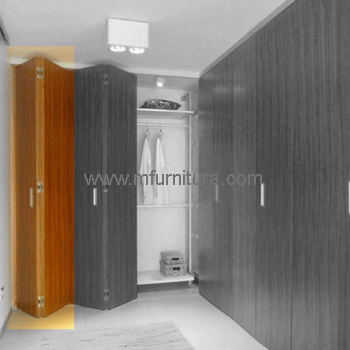

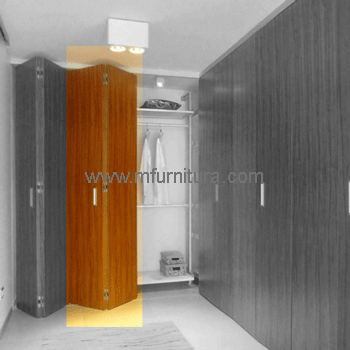

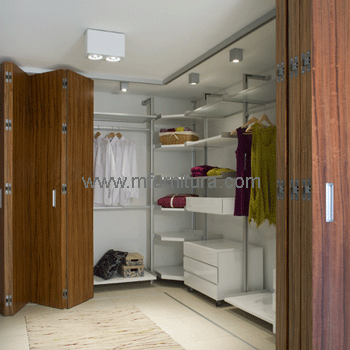

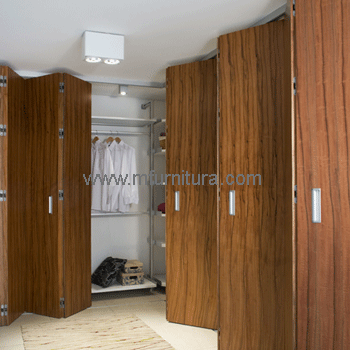

Комплект Tauro является альтернативой системе выдвижных стен, что позволяет перекрывать проем не просто дверьми, а панелями от пола до потолка. Фурнитура состоит из базового комплекта на две створки с возможностью добавления к нему дополнительных комплектов на две створки каждый. Панели между собой соединены на скрытых петлях, что уменьшает щель между ними.
Таким образом при помощи Tauro возможно перекрыть проем с нужным вам количеством створок на всю ширину. Так же при использовании фурнитуры Tauro возможена установка в проеме одностворчатого полотна выполняющего роль распашной двери.

Толщина панелей створок мин. 30 мм.

Максимальная ширина двери 750мм.

Нагрузка 50 кг на панель.

Класс подшипника - премиум.

Беспороговая складная система. Возможна установка 2,4,6 полотен.

При установке полотен 6+6 общая ширина проема до 9 метров.

Максимальная нагрузка на зону складывания 300кг.

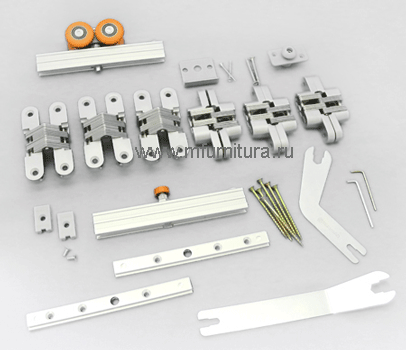

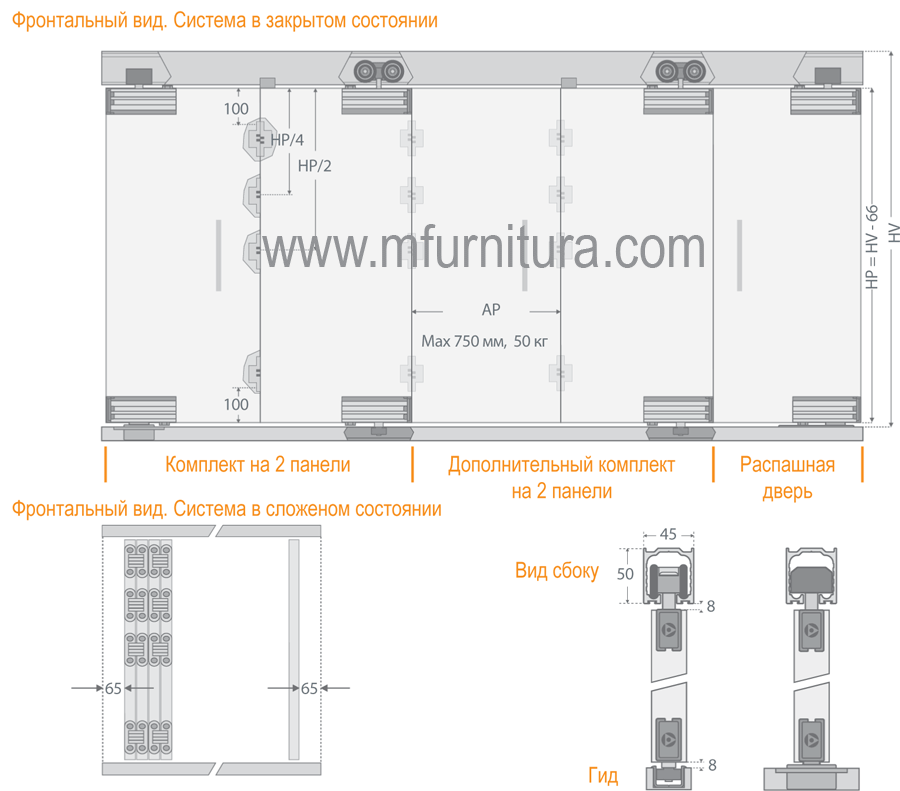

Базовый комплект TAURO PLMD-50

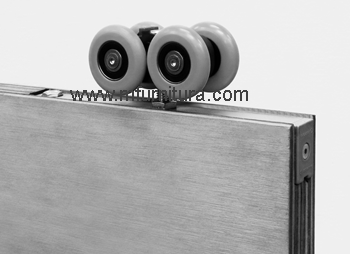

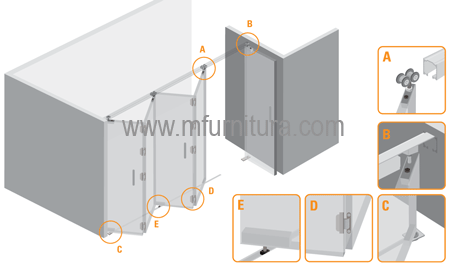

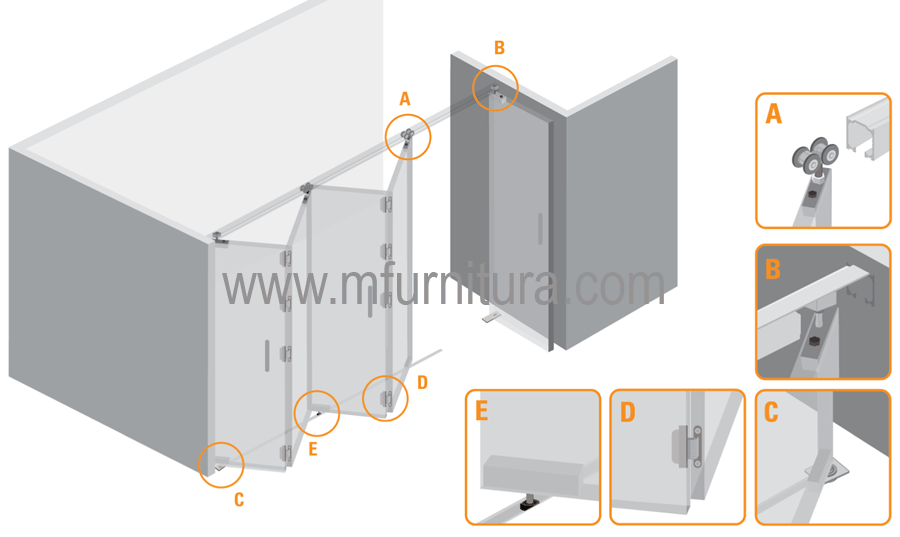

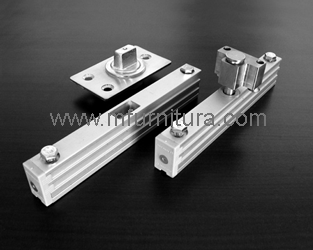

Устанавливается на 2 створки или на первые 2 створки при общем количестве створок 4 или 6. Первое (от косяка) полотно опирается на нижнюю опору в полу, в диаметральной плоскости сверху крепеж в профиль (на этой оси поворачивается). Со вторым полотном соединяется потайными петлями. На втором полотне основная нагрузка на верхний ролик.

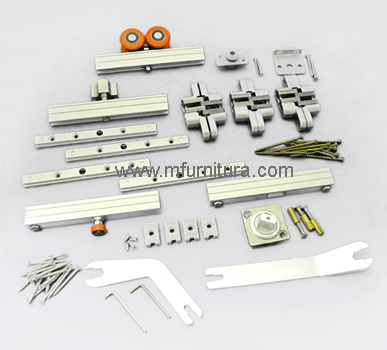

Дополнительный комплект TAURO PLMD-50

Устанавливается на 3 и 4 полотно при общем количестве полотен 4, или на 3,4,5,6 полотно при общем количестве полотен 6. Дополнительный комплект между собой и базовым комплектом соединяется при помощи потайных петель. Основная нагрузка на верхние ролики.

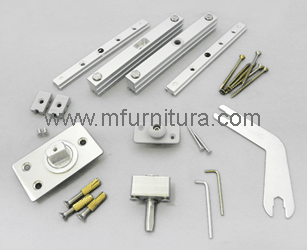

Комплект на распашное полотно

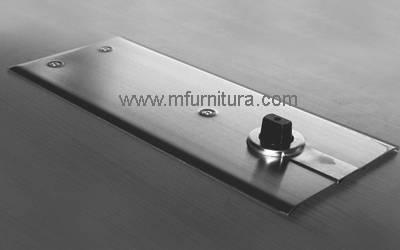

Нижняя поворотная ось для стекла с гидроприводом закрывания

Алюминиевый профиль U-150

Алюминиевый профиль U-21

 Алюминиевый профиль под механизмы серии D-150. Не анодированный. Длина 2м; 3,0м; 6,0м.
Алюминиевый профиль U-150 Recto

Алюминиевый профиль U-21

 Анодированный профиль. Длина 3м.
Алюминиевый профиль U-150 с крыльями

Алюминиевый профиль U-21

 Анодированный профиль. Длина 3м.
Алюминиевый рейл для гида PL

Для фиксации нижней части панелей в пол устанавливается направляющая – алюминиевый рейл для PL.

Нижняя направляющая имеет стандартную длину 3 м.
