Система выдвижных стен из стекла



Беспороговая система

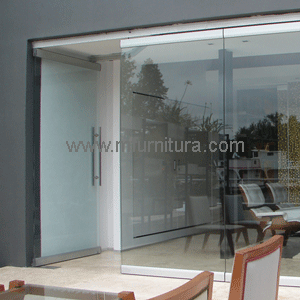

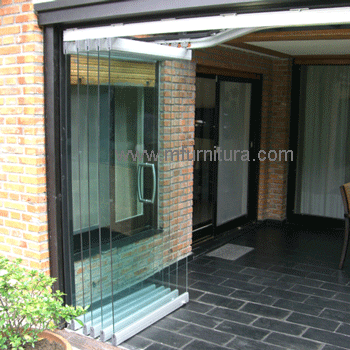

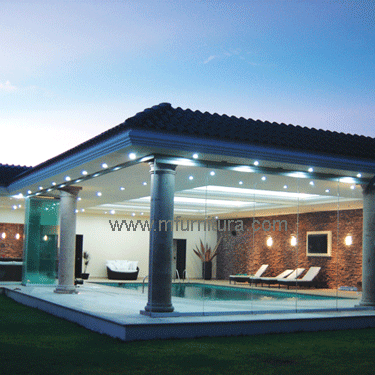

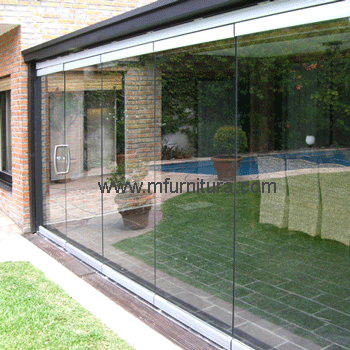

Система выдвижных стен SIGMA позволяет разделять помещение на две изолированные части буквально за несколько минут. Каждая панель независима. Перемещаясь по направляющей складываются у одной стены, экономя пространство. В разложенном состоянии одна дверь остается распашной, позволяя перемещаться из одной части помещения в другую как из комнаты в комнату. Отличное решение для террас, магазинов, офисов.

Для каждого отдельного случая система SIGMA рассчитывается индивидуально.

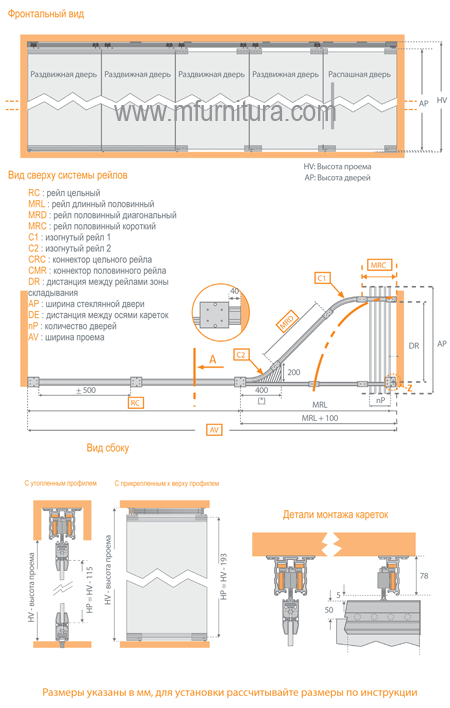

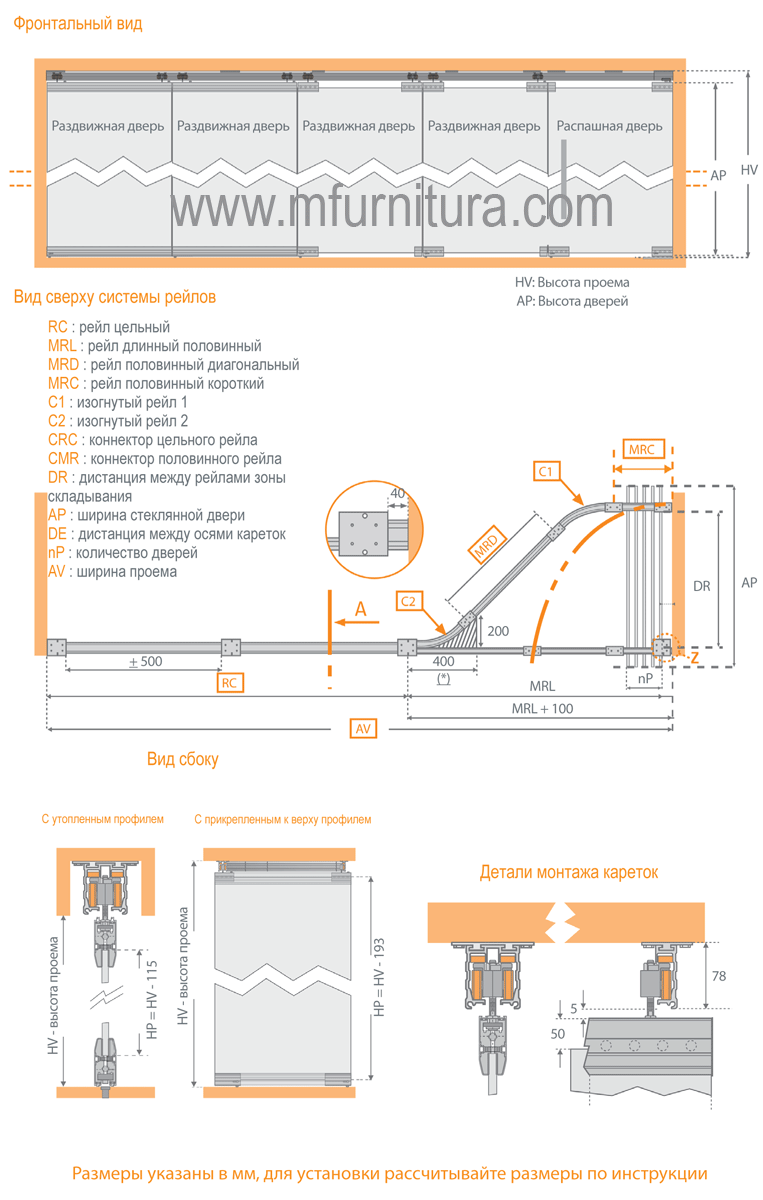

Для расчета необходимо знать точную ширину проема и предполагаемое количество створок (оптимальной шириной створки считается 800-1000мм.). Зная ширину проема и количество створок программа рассчитывает нужное количество элементов системы и длину каждого участка профиля.

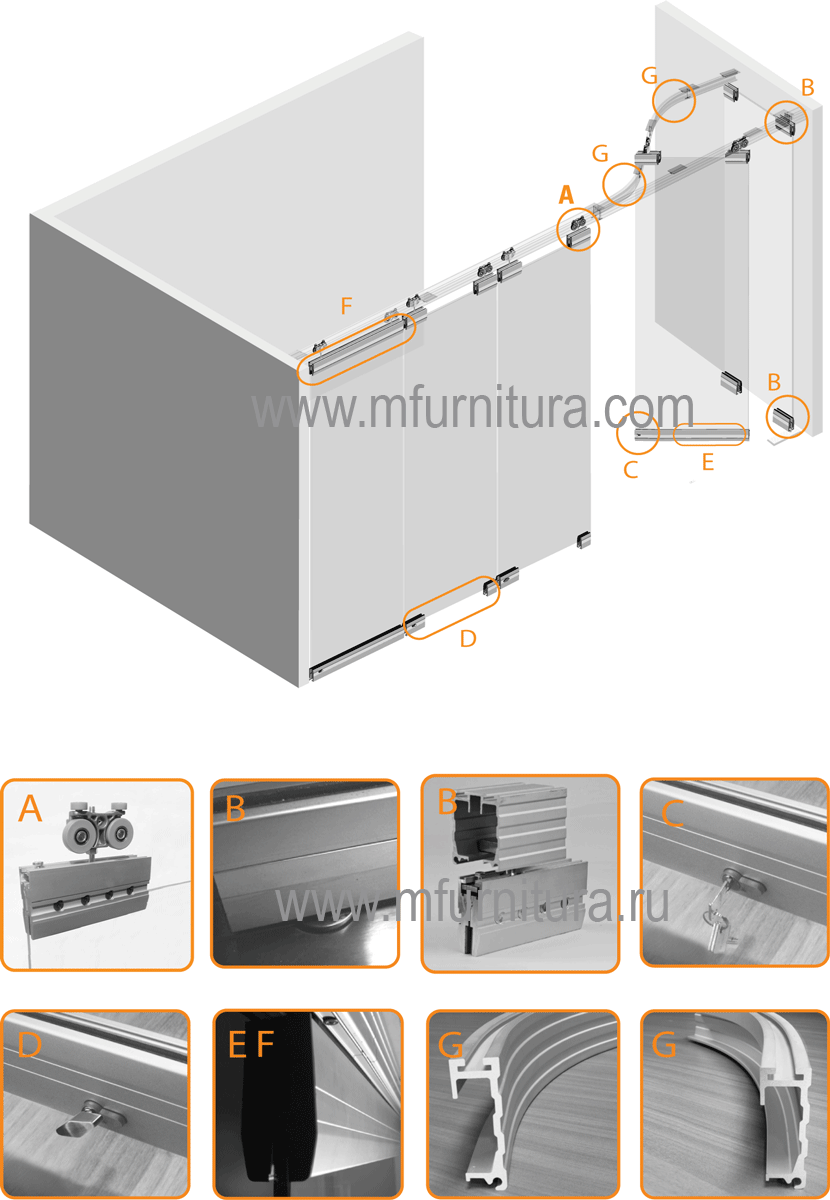

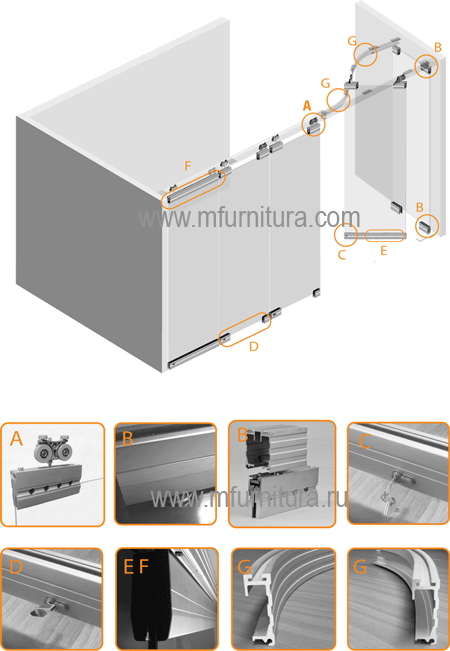

Базовый комплект:

  1. С1;С2- радиусные профиля.
  2. RC - Рэйл цельный.
  3. Центрирующие элементы.
  4. MRD; CMR; MPL – Рейл половинный.
  5. CRC –Коннекторы цельного рейла.
  6. CMR – Коннекторы половинного рейла.
  7. Комплект роликовых механизмов с зажимами стекла.

Количество и длина позиций по пунктам 2;3;4;5;6;7 зависит от ширины проема и количества створок.

Фурнитура (петли) для распашного полотна в базовый комплект не входят.

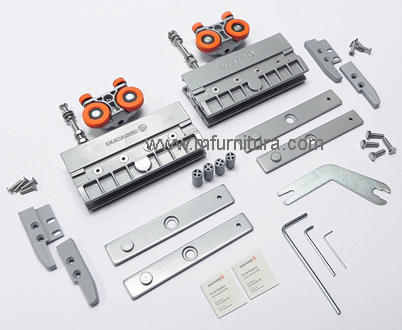

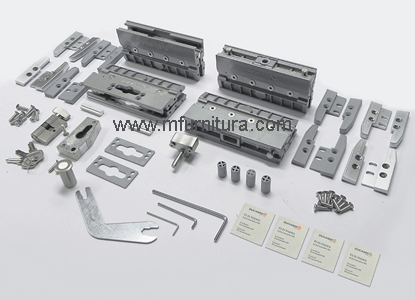

Комплект механизмов с зажимами стекла

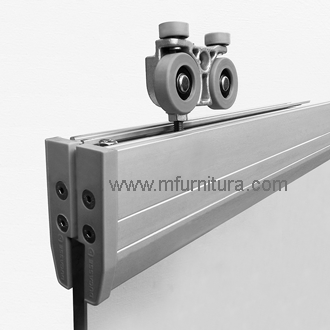

Комплект механизмов с зажимами стекла. (2 каретки на одно раздвижное полотно)

Стекло толщиной 8/10 мм. фиксируется зажимами стекла.



Используемые профиля

Цельный рейл RC

Цельный рейл RC. Стандартная длина 2м.,3м. Несущий рейл по которому работают механизмы в зоне перекрытия проема. Крепится на потолок при помощи коннектора CRC.

Для центровки рейлов используют втулки (в комплекте).


Половинный рейл MR

Половинный рейл MR. Стандартная длина 2м.,3м. Несущий рейл по которому работают механизмы в зоне парковки. Крепится на потолок при помощи коннектора CMR.

Для центровки рейлов используют втулки (в комплекте).

Коннектор цельного рейла CRC

Коннектор цельного рейла CRC. Присверливается к потолку. Для фиксации цельного профиля RC в коннекторе есть 4 фиксирующих винта.

Коннектор половинного рейла CMR

Коннектор половинного рейла CМR . Присверливается к потолку. Для фиксации половинного профиля MR в коннекторе есть 2 фиксирующих винта.

Комплект изогнутых рейлов С1, С2

Комплект изогнутых рейлов С1,С2. В комплекте два рейла с наружной и внутренней дорожкой под ролик. Крепится на потолок при помощи коннектора половинного рейла CМR.

Комплект на распашное полотно

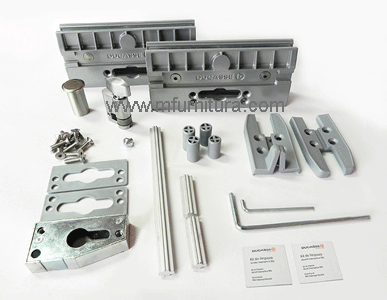

Комплект на распашное полотно с закрыванием на ключ. Распашное полотно устанавливается в зоне парковки. В нижней части полотна находится зажим с функцией закрывания на ключ, служит для фиксации полотна и защиты от нежелательного доступа.

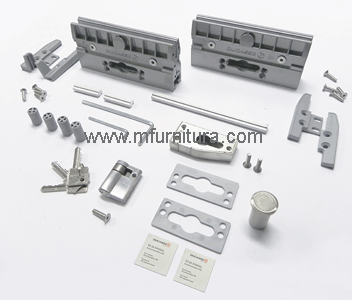

Комплект зажим на стекло с замком, закрывание на ключ

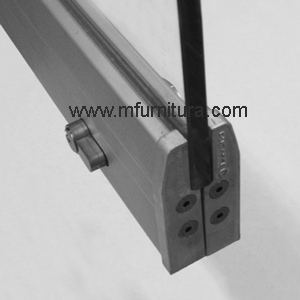

Комплект зажима стекла с закрыванием на ключ. Устанавливается на нижнюю часть каждого сдвижного полотна для его фиксации. Под завертку в полу устанавливается ответная часть.

Комплект зажим на стекло с замком, закрывание на завертку

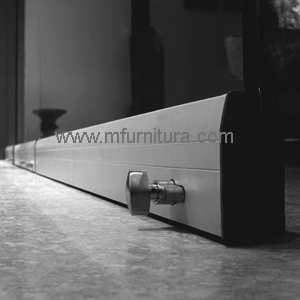

Комплект зажима стекла с закрыванием на завертку. Устанавливается на нижнюю часть каждого сдвижного полотна для его фиксации. Под завертку в полу устанавливается ответная часть. На фото показана установленная на зажимы с заверткой декоративная накладкаCLAMP FASCIA

CLAMP FASCIA

Алюминиевый профиль-декоративная планка зажимов для стекла. Устанавливается на верхние и нижние зажимы стекла. Анодированное покрытие. Цвет серебро. Длина профиля 2м.

Нижняя поворотная ось для стекла с гидроприводом закрывания
