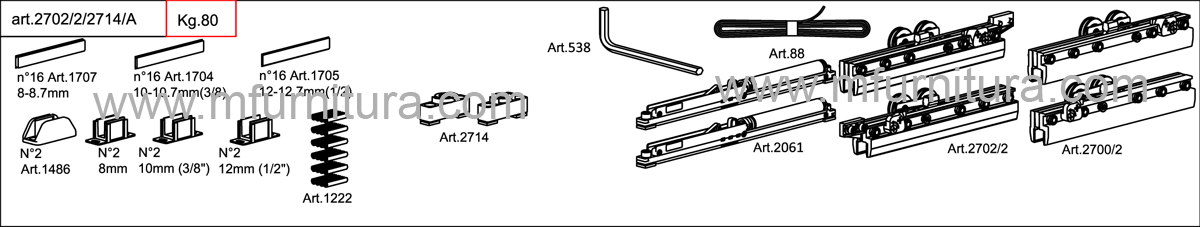

Комплектация |
|
| |
каретка с зажимом стекла - 4 шт |
| |
тросовый привод для синхронного открывания/закрывания полотен |
| |
проставки под зажимы стекла на разную толщину |
| |
доводчик пневматический - 2 шт |
| |
нижний поводок с вставками на стекло 8-12 мм |
| |
комплект профилей в зависимости от модификации |
|
|
|
|

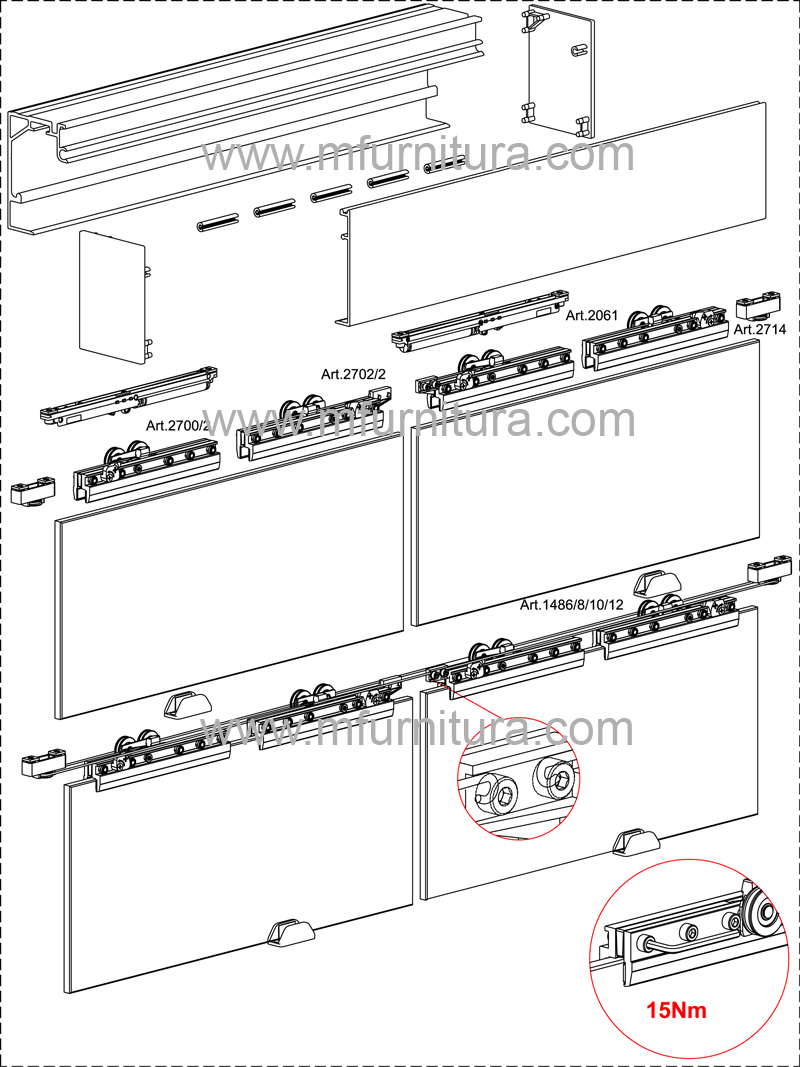

Механизм поставляется комплектом в двух модификациях |
2702/2/2714/А – Полный комплект механизмов и профилей на двустворчатый проем с синхронным раздвижением полотен. |
2702/2/2714/А/S – Полный комплект механизмов и профилей на двустворчатый проем с синхронным раздвижением полотен за стационарные полотна. |
|
|

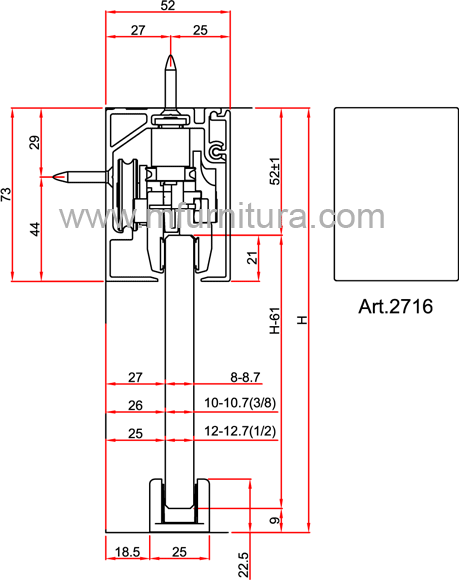

Модификация 2702/2/2714/А:
- Комплект механизмов с доводчиками и зажимами стекла.
- 2710/А/S - Основной несущий профиль. Направляющая для одностворчатого полотна с креплением на стену или в потолок. Длина профиля 2 метра, 3 метра. Алюминий.
- 2730/АS - Карниз с декоративным покрытием. Алюминий, цвет серебро. Длина 2 метра, 3 метра. Карниз устанавливается на профиль 2710.
- 2716/А - Торцевые заглушки. Пластик. Комплект левая + правая. Устанавливаются на профиль 2710 с карнизом 2730.
|

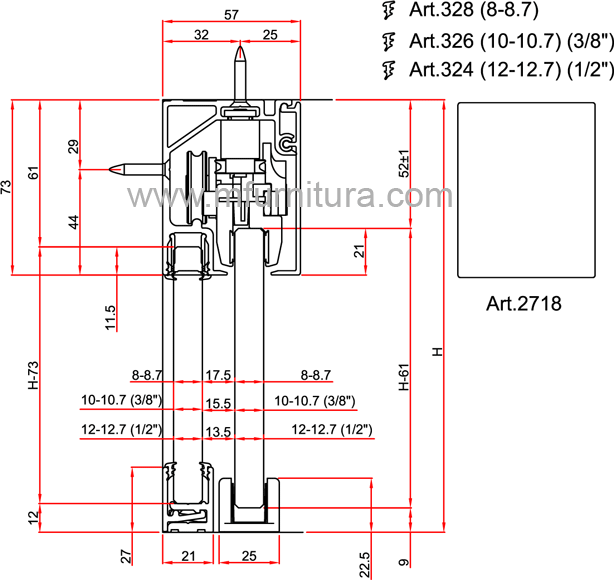

Модификация 2702/2/2714/А/S:
- Комплект механизмов с доводчиками и зажимами стекла.
- 2720/А/S - Основной несущий профиль. Направляющая для одностворчатого полотна с установочным пазом под стационарное стекло, вдоль которого ходит раздвижное полотно. Длина профиля 2 метра, 3 метра. Алюминий.
- 2730/АS - Карниз с декоративным покрытием. Алюминий, цвет серебро. Длина 2 метра, 3 метра. Карниз устанавливается на профиль 2720.
- 2718/А - Торцевые заглушки. Пластик. Комплект левая + правая. Устанавливаются на профиль 2720 с карнизом 2730.
- 2740 /А/S – Заглушка паза под стационарное стекло профиля 2720/А/S. Алюминиевый профиль. Длина 2 метра. Профиль 2740 устанавливается непосредственно над проемом, где заканчивается стационарное стекло.
- Рейлы арт.1774,1776 для нижней фиксации неподвижной панели поставляются опционально.
- Уплотнитель стекла арт. 328, арт. 326 поставляется опционально.
|
| |

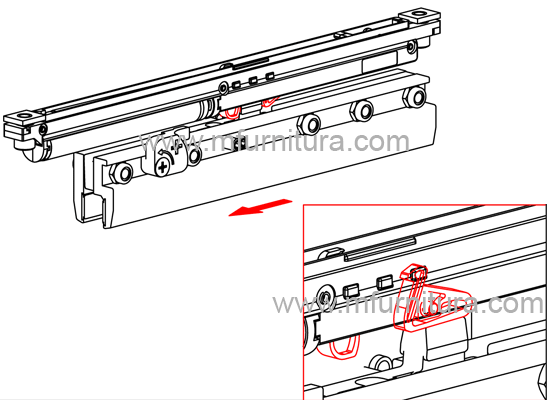

активация фиксатора |

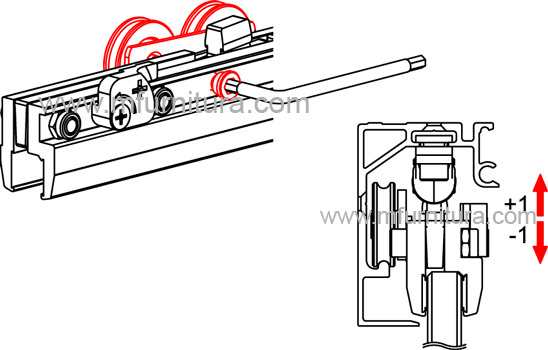

регулировка каретки |
|
|
активация доводчика |

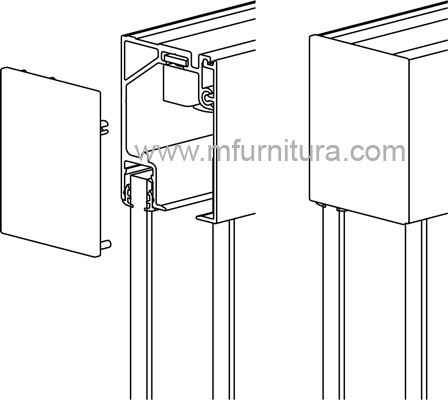

установка торцевой заглушки |
|
|
|
| |
|
Для лучшей фиксации полотна в конечной точке закрытия проема рекомендуется установить стопор 1489/8 или 1489/10 (на стекло 8/10 мм соответственно).
Стопор поставляется опционально. |
|
| |
|
|
Для устранения зазора между раздвижным стеклянным полотном и стеной или другим стеклянным полотном используется профиль арт. 2262.
Профиль арт. 2262 клеится на торец стекла, в него вставляется ворсовый уплотнитель арт. 543.
|
|
 |
|
|
Арт. 543/15 |
Арт. 543 |
Арт. 2262 |
|
|
| |
|
|
Для более плотного и комфортного прилегания к стене раздвижного стеклянного полотна используется профиль арт. 2264 и резиновая вставка арт. 266.
Профиль арт. 2264 крепится на стену и в него вставляется буфер арт. 266.
При подходе полотна к конечной точке роликовый механизм стопорится фиксатором или доводчиком, а само стеклянное полотно упирается в резиновый буфер арт. 266.
|
|
|
|
| |
|
|
Для устранения зазора между раздвижным стеклянным полотном и стеной шириной до 31 мм. используется профиль арт. 2262 с уплотнителем арт. 543/15 и профиль арт.2264 с вставкой арт. 266
|
|
 |
 |
|
 |
 |
| |
Арт. 543 |
Арт. 2262 |
Арт. 2264 |
Арт. 266 |
|
|
Ручки или замки на раздвижное стеклянное полотно можно выбрать на нашем сайте в разделе ручки для стеклянных раздвижных дверей |
