Механизмы стеклянных раздвижных перегородок. Модель 2700/2119/А

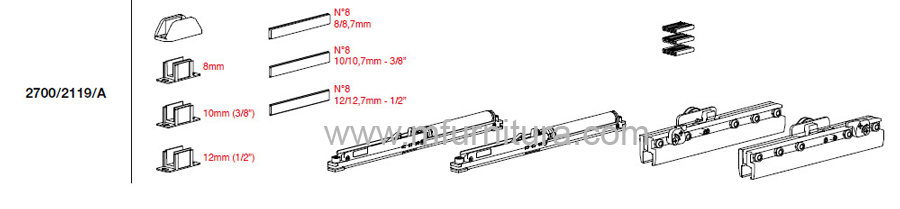

Комплектация
  каретка с зажимом стекла 2 шт
  проставки под зажимы стекла на разную толщину
  доводчик пневматический 2 шт
  нижний поводок с вставками на стекло 8-12 мм
  комплект профилей в зависимости от модификации

Механизм поставляется комплектом в двух модификациях

2700/2119/А – Полный комплект механизмов и профилей на одностворчатый проем с одним раздвижным полотном.

2700/2119/А/S - Полный комплект механизмов и профилей на двустворчатый проем с одним раздвижным полотном и одним стационарным.

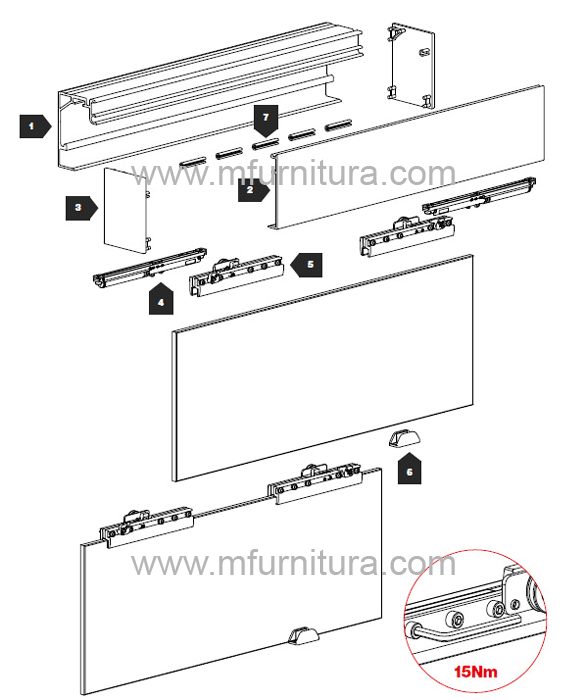

Модификация 2700/2119/А:

  • Комплект механизмов с доводчиками и зажимами стекла.
  • 2710/А/S - Основной несущий профиль. Направляющая для одностворчатого полотна с креплением на стену или в потолок. Длина профиля 2 метра, 3 метра. Алюминий.
  • 2730/АS - Карниз с декоративным покрытием. Алюминий, цвет серебро. Длина 2 метра, 3 метра. Карниз устанавливается на профиль 2710.
  • 2716/А - Торцевые заглушки. Пластик. Комплект левая + правая. Устанавливаются на профиль 2710 с карнизом 2730.

Модификация 2700/2119/А/S:

  • Комплект механизмов с доводчиками и зажимами стекла.
  • 2720/А/S - Основной несущий профиль. Направляющая для одностворчатого полотна с установочным пазом под стационарное стекло, вдоль которого ходит раздвижное полотно. Длина профиля 2 метра, 3 метра. Алюминий.
  • 2730/АS - Карниз с декоративным покрытием. Алюминий, цвет серебро. Длина 2 метра, 3 метра. Карниз устанавливается на профиль 2720.
  • 2718/А - Торцевые заглушки. Пластик. Комплект левая + правая. Устанавливаются на профиль 2720 с карнизом 2730.
  • 2740 /А/S – Заглушка паза под стационарное стекло профиля 2720/А/S. Алюминиевый профиль. Длина 2 метра. Профиль 2740 устанавливается непосредственно над проемом, где заканчивается стационарное стекло.
  • Рейл арт. 1740 для нижней фиксации неподвижной панели поставляется опционально.
  • Рейлы арт.1774,1776 для нижней фиксации неподвижной панели поставляются опционально.
  • Уплотнитель стекла арт. 299 поставляется опционально.

Установка комплекта со стационарным стеклом




Для лучшей фиксации полотна в конечной точке закрытия проема рекомендуется установить стопор 1489/8 или 1489/10 (на стекло 8/10 мм соответственно).

Стопор поставляется опционально.


Для устранения зазора между раздвижным стеклянным полотном и стеной или другим стеклянным полотном используется профиль арт. 2262.
Профиль арт. 2262 клеится на торец стекла, в него вставляется ворсовый уплотнитель арт. 543.
Арт. 543/15
Арт. 543
Арт. 2262

Для более плотного и комфортного прилегания к стене раздвижного стеклянного полотна используется профиль арт. 2264 и резиновая вставка арт. 266.
Профиль арт. 2264 крепится на стену и в него вставляется буфер арт. 266.
При подходе полотна к конечной точке роликовый механизм стопорится фиксатором или доводчиком, а само стеклянное полотно упирается в резиновый буфер арт. 266.


Арт. 2264
Арт. 266

Для устранения зазора между раздвижным стеклянным полотном и стеной шириной до 31 мм. используется профиль арт. 2262 с уплотнителем арт. 543/15 и профиль арт.2264 с вставкой арт. 266

Арт. 543
Арт. 2262
Арт. 2264
Арт. 266

Ручки или замки на раздвижное стеклянное полотно можно выбрать на нашем сайте в разделе ручки для стеклянных раздвижных дверей
