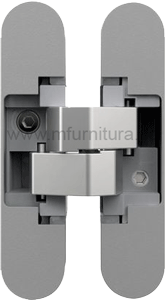

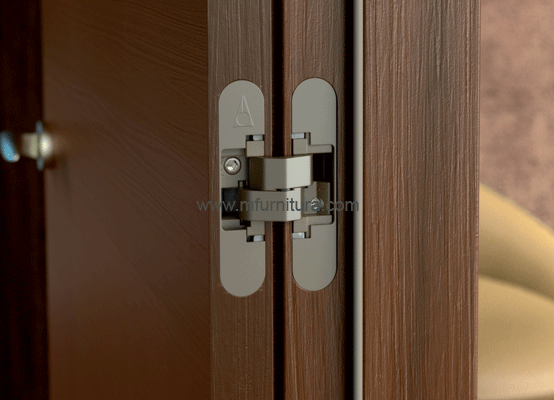

Невидимая петля Anselmi. Производство Италия.

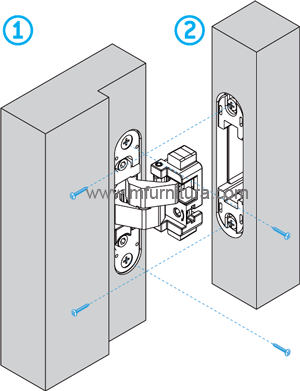

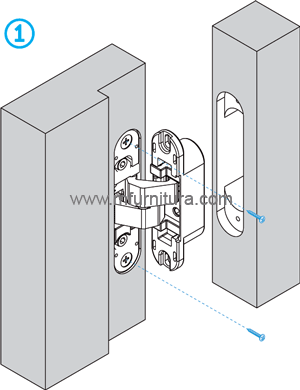

1. Закрепить петлю на двери. Рекомендуются винтики 4,5 мм на дерево.

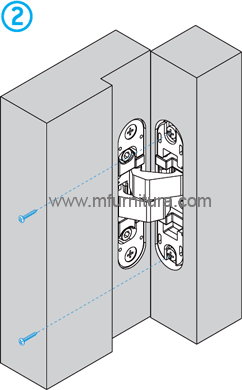

2. Закрепить колпачок на дверь.

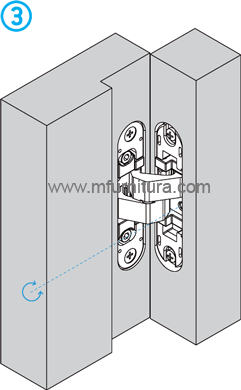

3. Закрепить петли на дверь, используя болт D и шестигранный ключ.

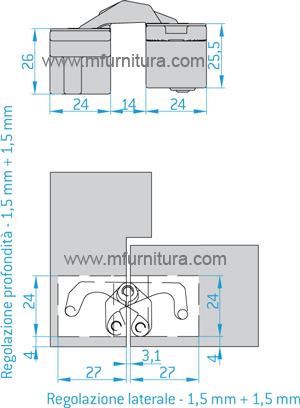

Регулировка

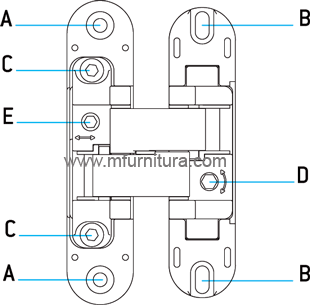

A - отверстие крепления к двери

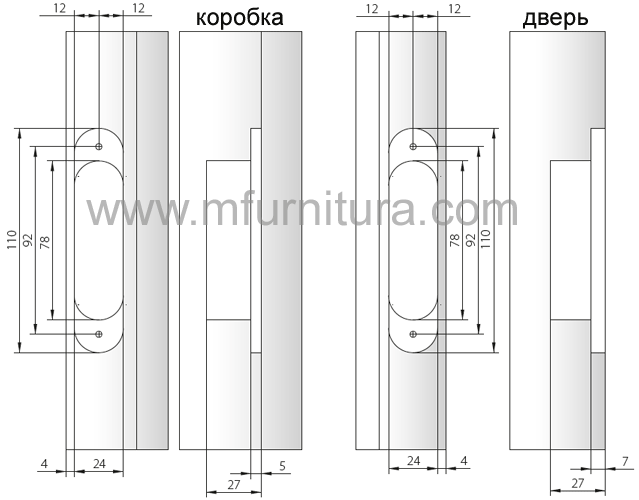

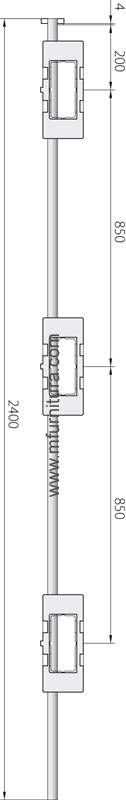

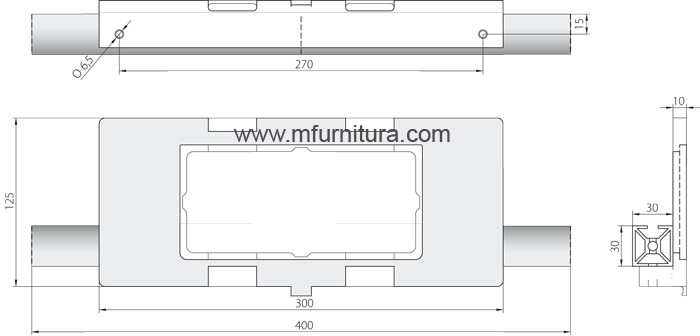

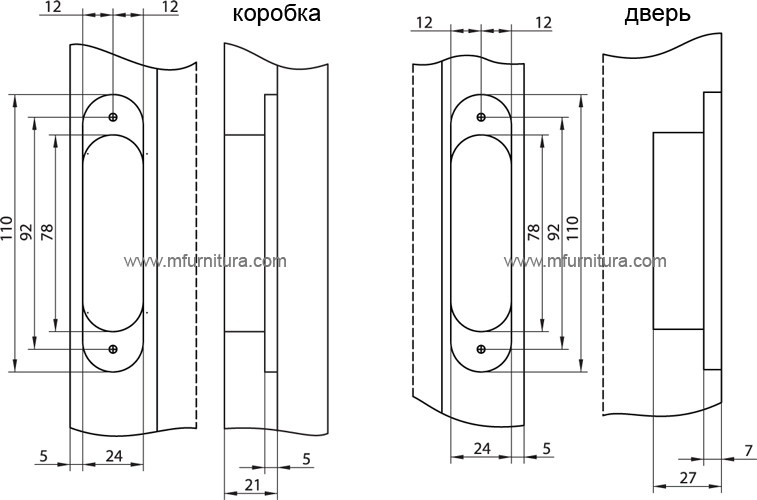

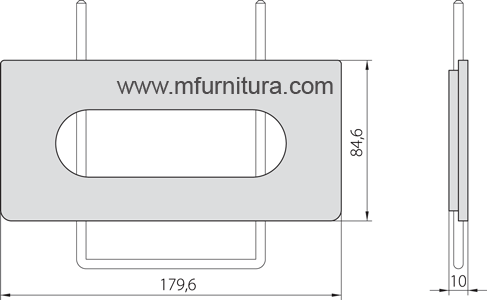

В - овальные отверстия для регулировки двери по вертикали. Код А0015.50 (см. схему шаблонов)

С - винт крепления регулировки по глубине

D - самозаконтривающаяся гайка для боковой регулировки

Е - эксцентриковая система для регулировки по глубине

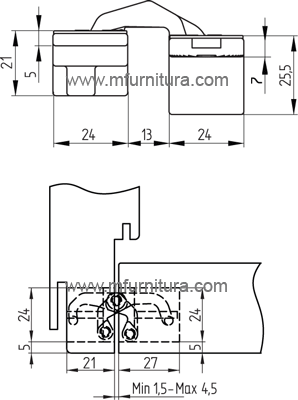

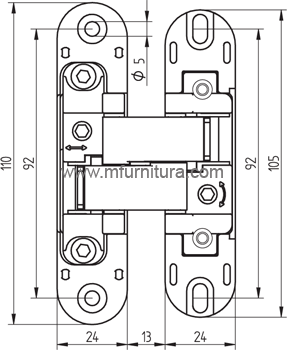

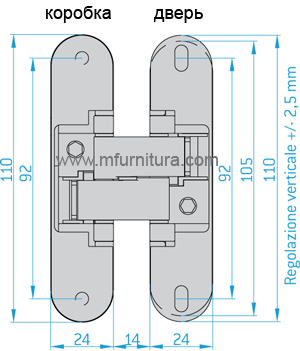

Потайная петля AN 150 3D (521)

Невидимая петля Anselmi.

Материал – замак и элемент из пластика для дверей с минимальной толщиной 35 мм

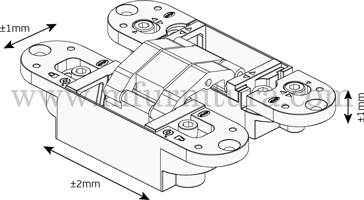

Трехмерная регулировка

Универсальная петля

С крышкой, закрывающей винтики, в цвет петли

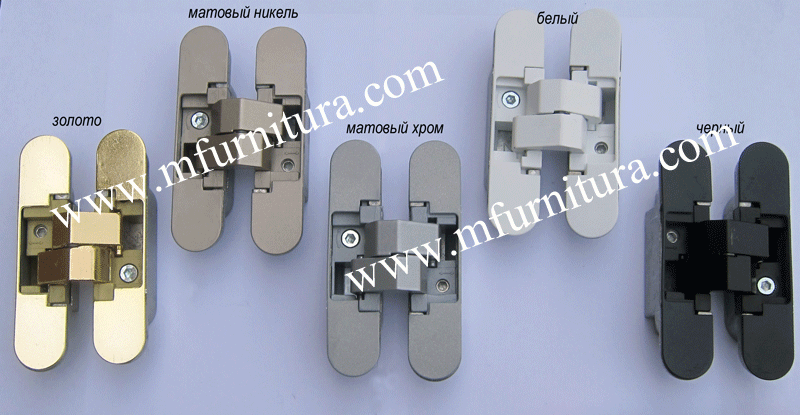

Цвета: матовый хром, хром блестящий, никель, бронза

Технические характеристики

Нагрузка: 20 кг на петлю

Высота: 110 мм

Ширина фрезеровки двери: 24 мм

Ширина фрезеровки коробки: 24 мм

Угол открывания: 180 градусов

Регулировки

Высота: + 2,5 мм – 2,5 мм

Боковая: - 1,5 мм + 1,5 мм

Глубина: -1мм + 1 мм

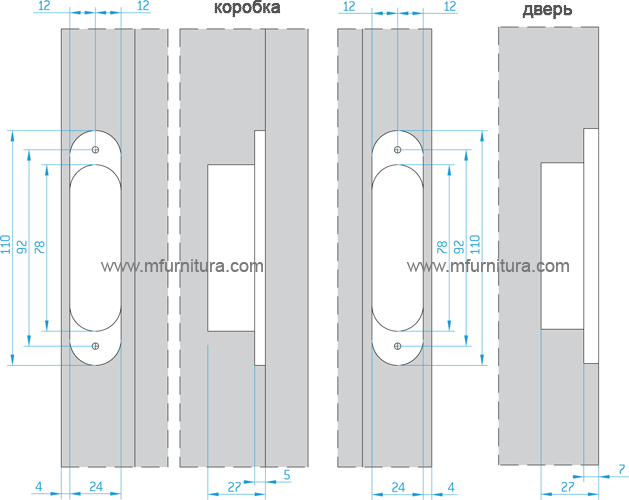

Врезка

Максимальный диаметр: 24 мм

Гайка: диаметр врезки + 11 мм

Упаковка

Для дистрибьюторов: 48 шт. в 24 коробках (2 штуки в коробке)

Для производителей: коробка по 42 шт

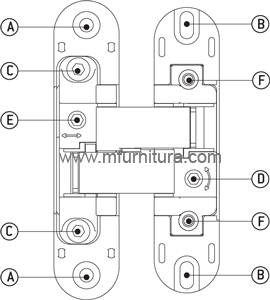

A - отверстие крепления к двери

В - овальные отверстия для регулировки двери по вертикали. Код А0015.50 (см. схему шаблонов)

С - винт крепления регулировки по глубине

D - самозаконтривающаяся гайка для боковой регулировки

F - дополнительные отверстия для крепления двери

Е - эксцентриковая система для регулировки по глубине

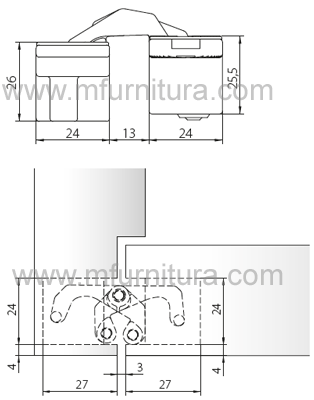

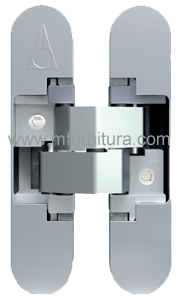

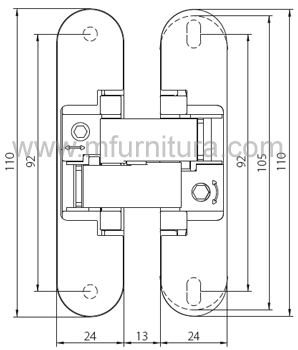

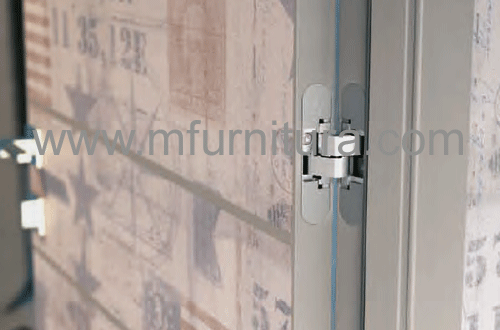

Потайная петля AN 160 3D (506)

Невидимая петля Anselmi.

Материал – замак и элемент из пластика для дверей с минимальной толщиной 35 мм

Трехмерная регулировка

Универсальная петля

С крышкой, закрывающей винтики, в цвет петли

Цвет: алюминиум хром

Технические характеристики

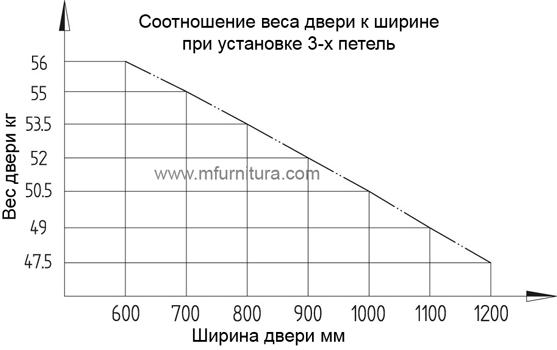

Нагрузка: на 2 петли - 60 кг, на 3 петли - 80 кг.

Высота: 110 мм

Ширина фрезеровки двери: 24 мм

Ширина фрезеровки коробки: 24 мм

Угол открывания: 180 градусов

Регулировки

Высота: + 2,5 мм – 2,5 мм

Боковая: - 1,5 мм + 1,5 мм

Глубина: -1мм + 1 мм

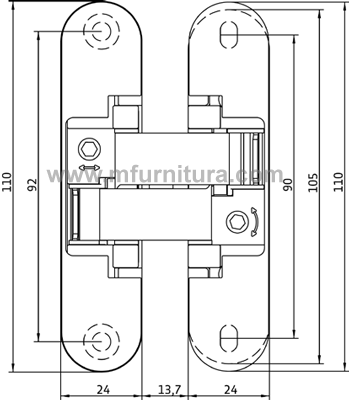

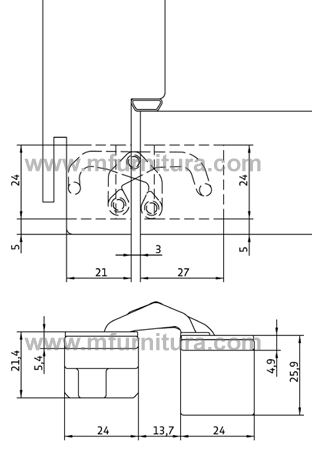

Скрытая петля AN 170 3D (528)

Невидимая петля Anselmi.

Материал – замак и элемент из пластика для дверей с минимальной толщиной 35 мм

Трехмерная регулировка

Универсальная петля

С крышкой, закрывающей винтики, в цвет петли

Цвет: матовый хром

Технические характеристики

Нагрузка: на 2 петли - 60 кг.

Высота: 110 мм

Ширина фрезеровки двери: 24 мм

Ширина фрезеровки коробки: 24 мм

Угол открывания: 180 градусов

Регулировки

Высота: + 1,5 мм – 1,5 мм

Боковая: - 1,5 мм + 1,5 мм

Глубина: -1мм + 1 мм

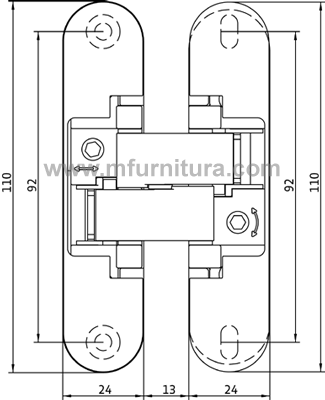

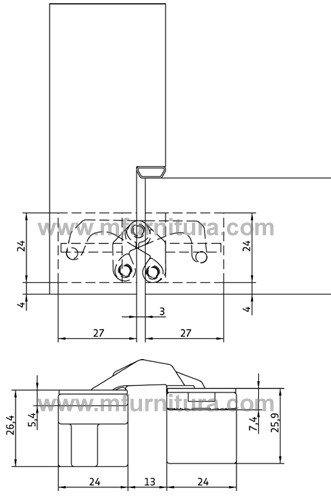

Скрытая петля AN 180 3D (580)

Невидимая петля Anselmi.

Материал – замак и элемент из пластика для дверей с минимальной толщиной 35 мм

Трехмерная регулировка

Универсальная петля

С крышкой, закрывающей винтики, в цвет петли

Цвет: матовый хром

Технические характеристики

Нагрузка: на 2 петли - 80 кг.

Высота: 110 мм

Ширина фрезеровки двери: 24 мм

Ширина фрезеровки коробки: 24 мм

Угол открывания: 180 градусов

Регулировки

Высота: + 2,5 мм – 2,5 мм

Боковая: - 1,5 мм + 1,5 мм

Глубина: -1мм + 1 мм

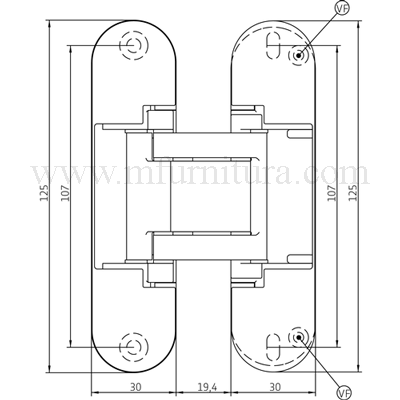

Скрытая петля

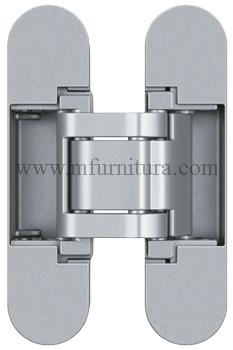

Арт. AN 164 3D FVZ 12/38

Невидимая петля Anselmi.

Материал – цинковый сплав

Для дверей с минимальной толщиной 38 мм

Для деревянных и алюминиевых дверных коробок

Трехмерная регулировка

Универсальная петля

Цвет: матовый хром

Технические характеристики

Нагрузка: на 2 петли - 60 кг.

Высота: 125 мм

Ширина фрезеровки двери: 30 мм

Ширина фрезеровки коробки: 30 мм

Угол открывания: 180 градусов

Регулировки

по горизонтали : + 1,5 мм – 1,5 мм

по высоте : - 2,5 мм + 2,5 мм

глубина: -1мм + 1 мм

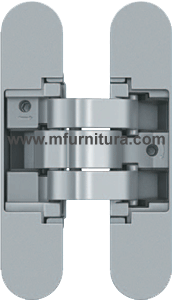

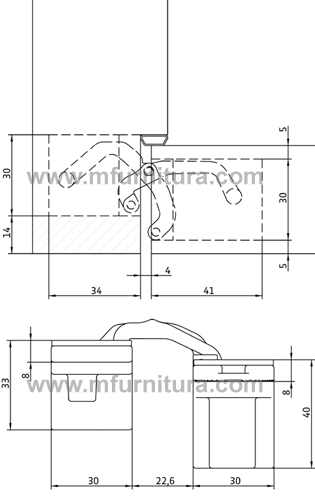

Скрытая петля AN 161 3D FVZ 14/40 (514)

Невидимая петля Anselmi.

Материал – замак и элемент из пластика для дверей с минимальной толщиной 40 мм

Трехмерная регулировка

Универсальная петля

С крышкой, закрывающей винтики, в цвет петли

Цвет: матовый никель

Технические характеристики

Нагрузка: на 2 петли - 60 кг.

Высота: 144 мм

Ширина фрезеровки двери: 30 мм

Ширина фрезеровки коробки: 30 мм

Угол открывания: 180 градусов

Регулировки

Высота: + 2,5 мм – 2,5 мм

Боковая: - 1,5 мм + 1,5 мм

Глубина: -1мм + 1 мм

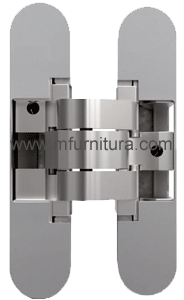

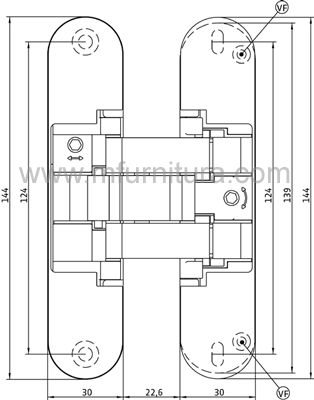

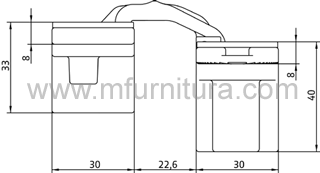

Потайная петля AN 141 3D FVZ 14/40 (515)

Невидимая петля Anselmi.

Материал – замак и элемент из пластика для дверей с минимальной толщиной 40 мм

трехмерная регулировка

Универсальная петля

С крышкой, закрывающей винтики, в цвет петли.

Цвет матовый хром

Технические характеристики

Нагрузка: 20 кг на петлю

Высота: 144 мм

Ширина фрезеровки двери: 30 мм

Ширина фрезеровки коробки: 30 мм

Угол открывания: 180 градусов

Регулировки

Высота: + 2,5 мм – 2,5 мм

Боковая: - 1,5 мм + 1,5 мм

Глубина: -1мм + 1 мм

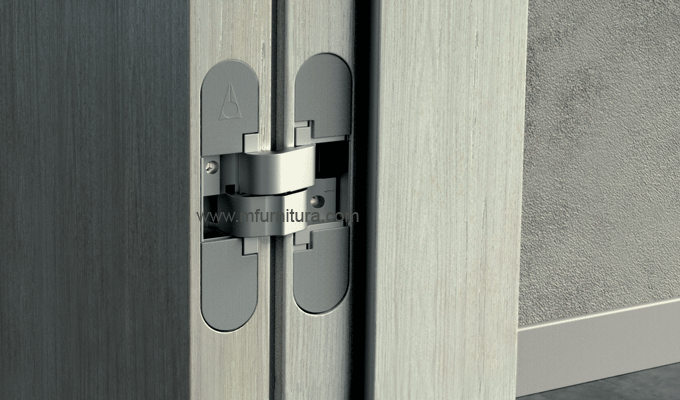

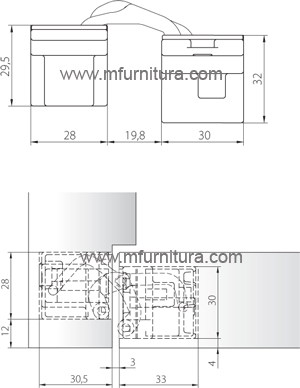

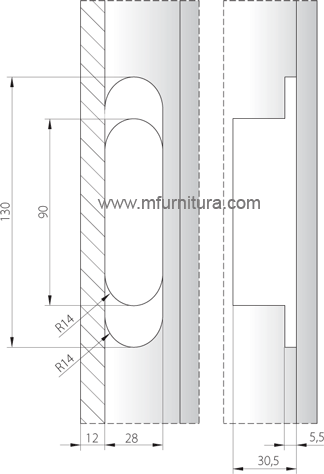

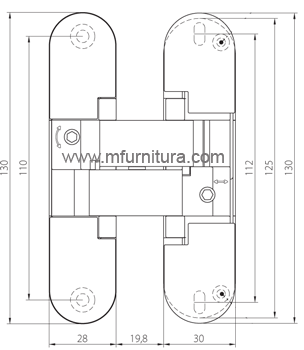

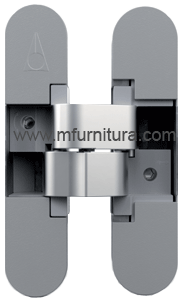

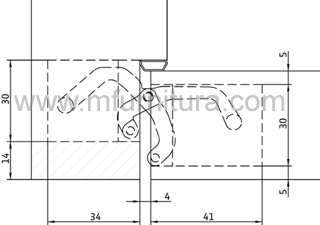

Потайная петля AN 141 3D FVZ 12/38 ( 511)

Невидимая петля Anselmi.

Материал – замак и элемент из пластика для дверей с минимальной толщиной 35 мм

3-х мерная регулировка

Универсальная петля

С крышкой, закрывающей винтики, в цвет петли.

Цвет матовый никель

Технические характеристики

Нагрузка: 20 кг на петлю

Высота: 130 мм

Ширина фрезеровки двери: 28 мм

Ширина фрезеровки коробки: 30 мм

Угол открывания: 180 градусов

Регулировки

Высота: + 2,5 мм – 2,5 мм

Боковая: - 1,5 мм + 1,5 мм

Глубина: -1мм + 1 мм

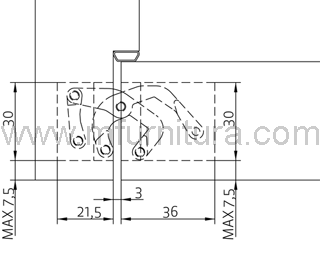

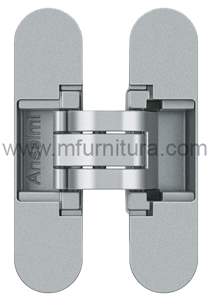

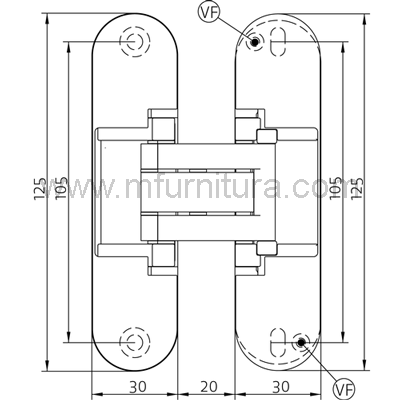

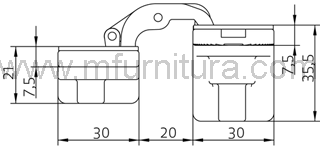

Скрытая петля. AN 172 3D

Невидимая петля Anselmi.

Для межкомнатных дверей толщиной 38-45 мм с глубиной фрезеровки в коробке 21 мм, нагрузкой до 60 кг и облицовкой панелями толщиной до 4 мм.

Трехмерная регулировка

Универсальная петля

С крышкой, закрывающей винтики, в цвет петли.

Цвет матовый хром

Технические характеристики

Нагрузка: 30 кг на петлю

Высота: 125 мм

Ширина фрезеровки двери: 30 мм

Ширина фрезеровки коробки: 30 мм

Угол открывания: 180 градусов

Регулировки

Высота: + 2,5 мм – 2,5 мм

Боковая: - 1,5 мм + 1,5 мм

Глубина: -1мм + 1 мм

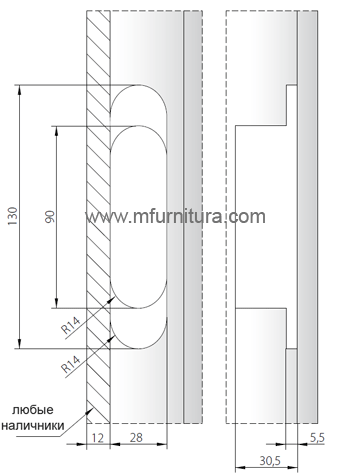

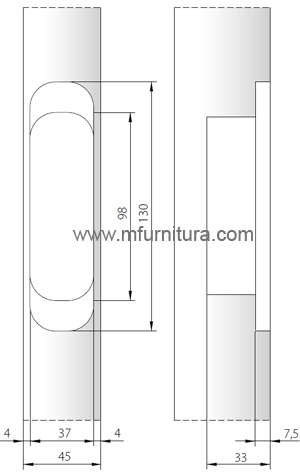

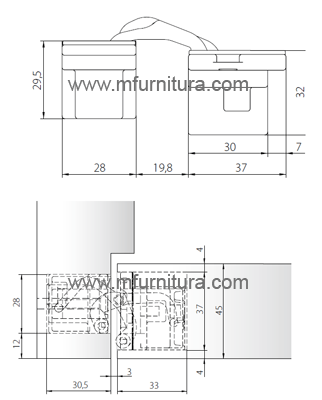

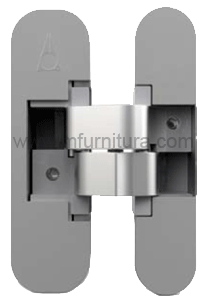

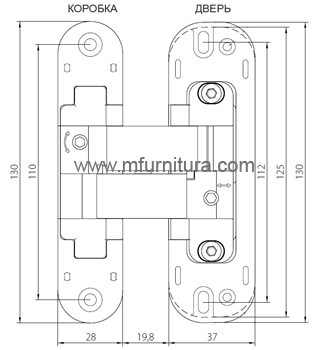

Скрытая петля AN 141 3D FVZ 12/45 (513)

Невидимая петля Anselmi.

Материал – замак и элемент из пластика для дверей с минимальной толщиной 45 мм

трехмерная регулировка

Универсальная петля

С крышкой, закрывающей винтики, в цвет петли.

Цвет матовый никель

Технические характеристики

Нагрузка: 20 кг на петлю

Высота: 130 мм

Ширина фрезеровки двери: 37 мм

Ширина фрезеровки коробки: 28 мм

Угол открывания: 180 градусов

Регулировки

Высота: + 2,5 мм – 2,5 мм

Боковая: - 1,5 мм + 1,5 мм

Глубина: -1мм + 1 мм
