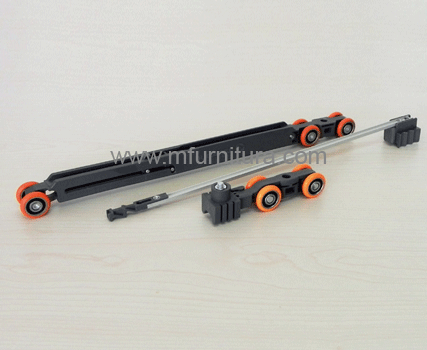

Комплект механизма раздвижной двери, перегородки.

Модель D-80 CF SOFT с доводчиком



Технические характеристики

Беспороговая система

Механизм плавного закрывания двери. Доводчик двери гасит удар и обеспечивает плавное задвигание двери до конечной точки открытия или закрытия. В комплекте один доводчик и ролик с фиксатором.

Вес двери до 80 кг.

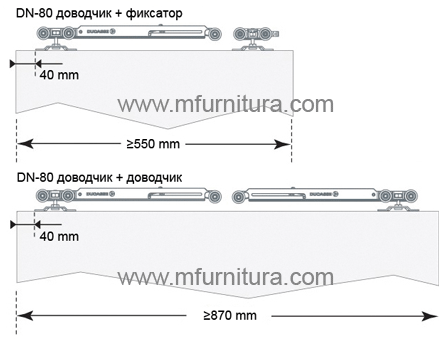

Минимальная ширина двери - 550 мм. При установке двух доводчиков на

одно полотно минимальная ширина полотна 870 мм.

Минимальная толщина раздвижной двери – 20 мм.

Доводящий элемент - производство Германия

Класс подшипника - Премиум.

Беспороговая система.





Инструкция по сборке прилагается



Используемые профиля для механизмов раздвижных дверей Ducasse

Алюминиевый профиль U-21

Алюминиевый профиль U-21

Алюминиевый профиль U-21 Алюминиевый профиль под механизмы серии D-80. Не анодированный. Длина 1,6м; 1,8м; 2м; 3,2м; 3,6м; 4м
Кронштейн к U-21
Алюминиевый кронштейн под профиль U-21. Предназначен для крепления профиля к стене.

При установке кронштейна на стену, под него необходимо сделать прокладку (например кусок МДФ и т.п. материал толщиной около 10мм) для увеличения вылета кронштейна и предотвращения передачи микровибрации с профиля на каменную стену.
Широкий кронштейн к U-21
Алюминиевый кронштейн под профиль U-21, U-150. Предназначен для крепления профиля к стене. Применяется если необходимо установить кронштейн с изначально большим вылетом. Опция.


FASCIA U-21

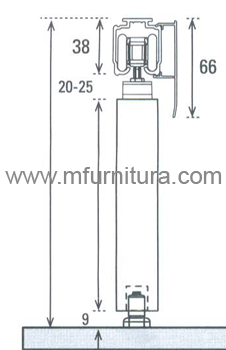

Алюминиевый декоративный профиль-карниз защелкивается на профиль U-21 по длине. Закрывает щель между верхним краем раздвижной двери и профилем U-21 ( 16- 25 мм ). Анодированное покрытие. Цвет серебро. Длина 2м, 3м. Опция.

Алюминиевый декоративный профиль-карниз

Алюминиевый декоративный профиль-карниз Алюминиевый декоративный профиль-карниз

Если дверное полотно с деревянной текстурой и карниз нужно сделать из добора, то используются кронштейны для крепления фальшпанели к профилю U-21. Роль кронштейна выполняет клипса FASCIA U-21 66 длиной по 50мм. К тыльной стороне добора крепится клипса и затем защелкивается на профиль U-21. Опция.

FASCIA 66 U-21 CAP
Торцевая заглушка на профиль U-21 с карнизом Fascia U-21. Материал пластик. Комплект – 2штуки. Опция.

Торцевая заглушка на профиль

Нижний поводок



Поводок для деревянной раздвижной двери. Состав: пластик.

Внизу дверного полотна нужно сделать фрезой пропил под нижний поводок. Если нет фрезы, то можно подручным способом сделать пропил/прорезь и вклеить внутрь П-образный профиль А-6.

Второй вариант (более простой) – к нижнему торцу раздвижного полотна прикрепить накладной профиль А-3. При его установке нужно учитывать, что профиль U-21 крепится на 15 мм выше. В нижний паз профиля А-3 вставляется ворсовая щетка, закрывающая щель между полом и раздвижным полотном. На лицевую (скругленую) часть клеится пленка в цвет текстуры дверного полотна.

Ручки, замки для раздвижных деревянных дверей можно выбрать в разделе сайта ручки раздвижных дверей
