Механизмы складных дверей. Модель D-80 PL 2



Технические характеристики

Беспороговая система

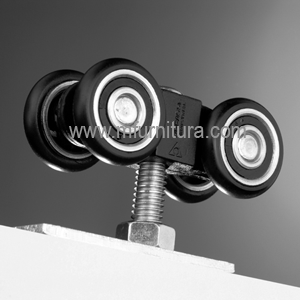

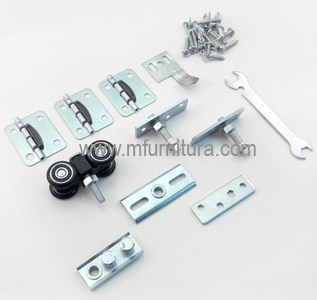

Комплект механизмов для складных дверей повышенной нагрузки D-80 PL 2. Механизм складывания двух створок. Основу системы D-80 PL 2 составляет четырехколесный механизм, петли, установочные шарниры, пластины крепления, крепеж.

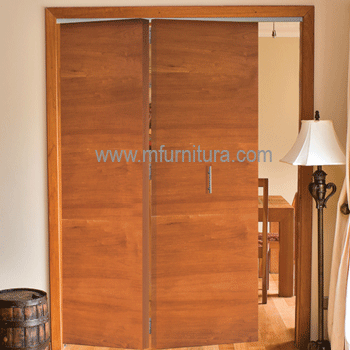

Подвесная складная беспороговая система.

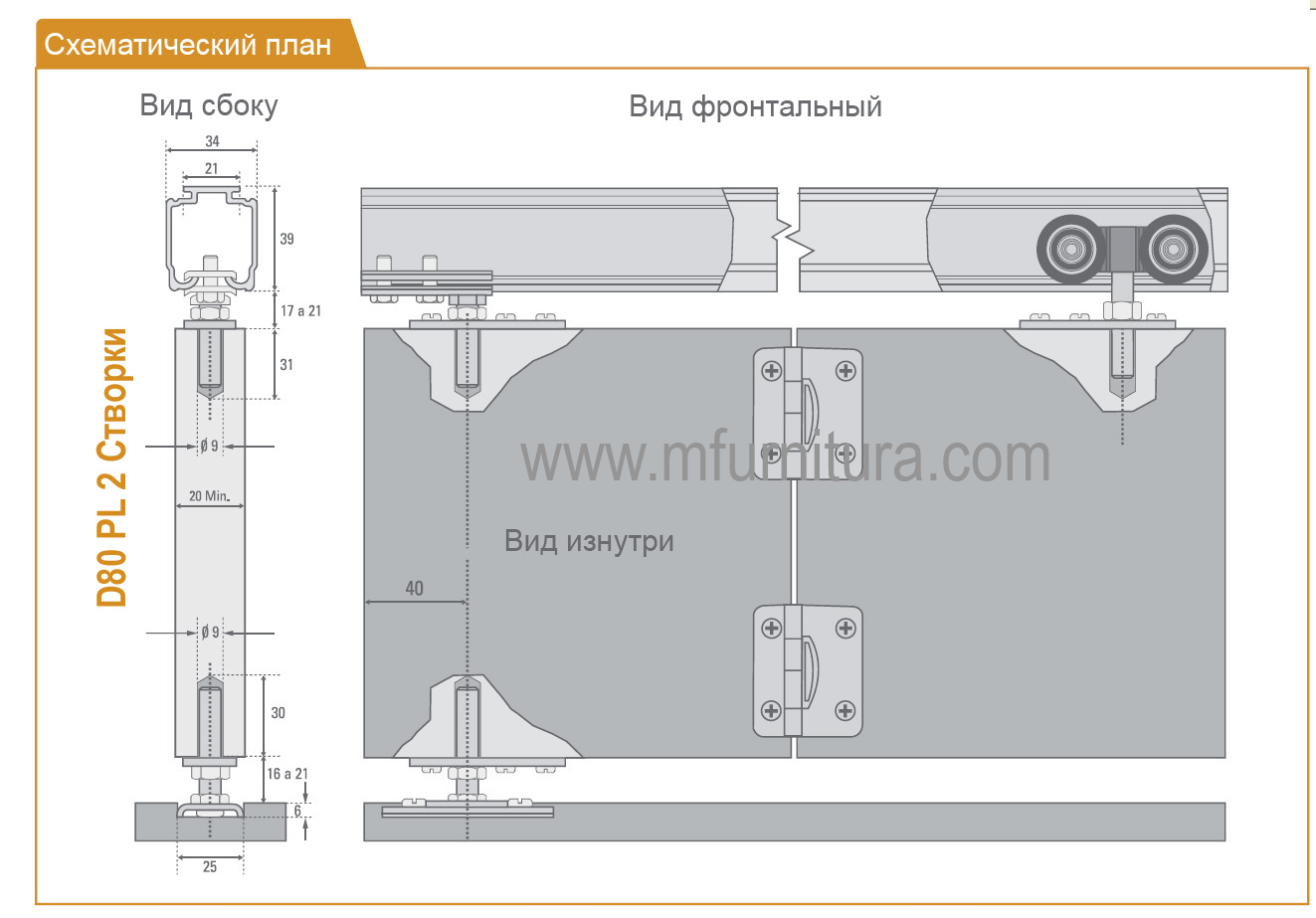

Минимальная толщина полотна 20 мм. Максимальная ширина полотна 750 мм.

Нагрузка на створку до 20 кг.

Класс подшипника – Премиум.

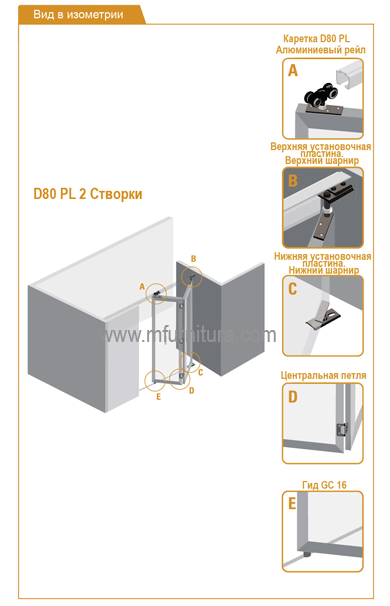

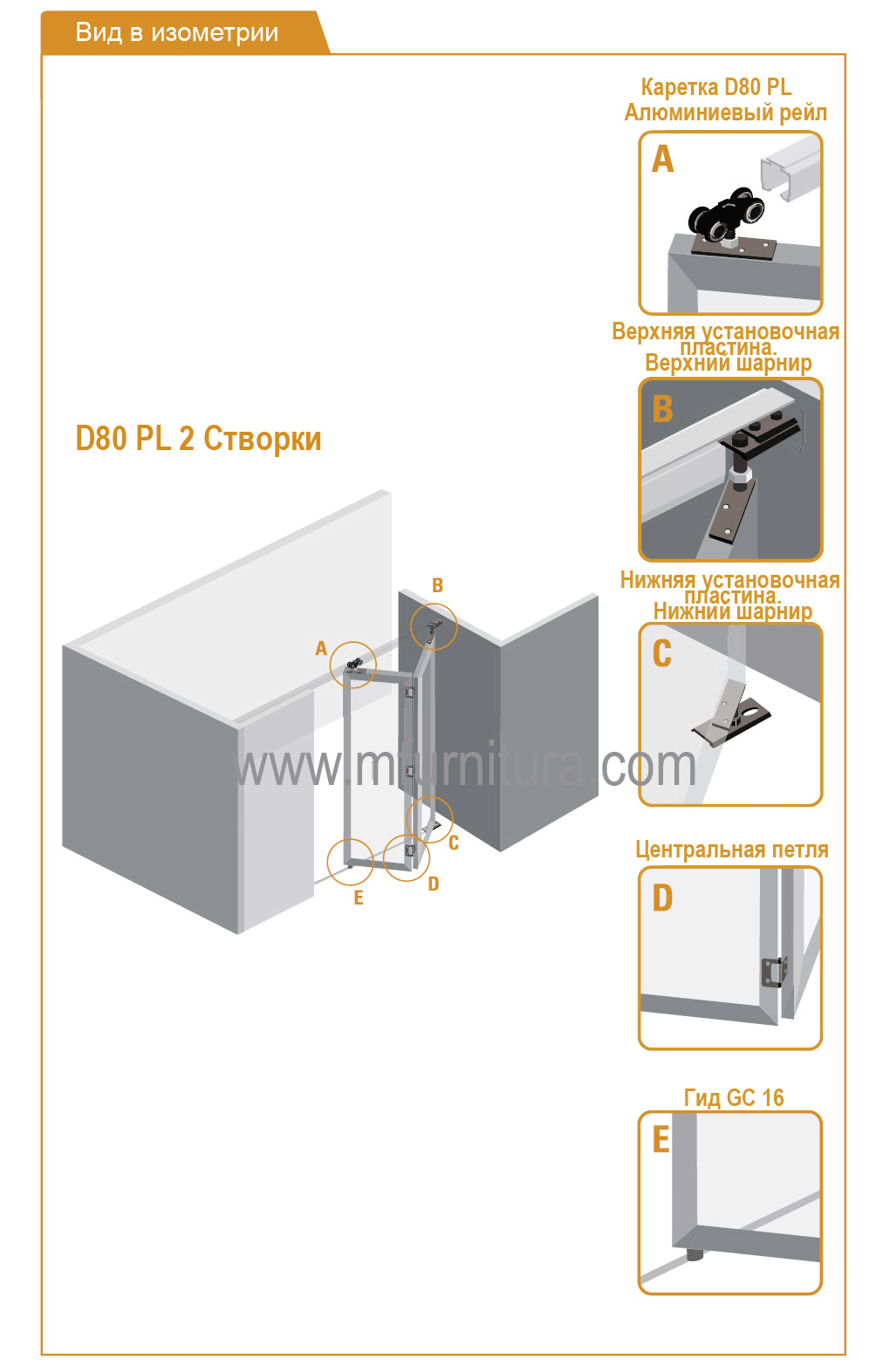

Особенность складного механизма D-80 PL 2 - накладные петли на внутреннюю сторону полотен. Т.е. петли будут видны с внутренней стороны складывания.

Основная нагрузка на установочный шарнир первого полотна и ролики.









Используемые профиля для механизмов раздвижных дверей Ducasse

Алюминиевый профиль U-21

Алюминиевый профиль U-21

 Алюминиевый профиль U-21 Алюминиевый профиль под механизмы серии D-80. Не анодированный. Длина 1,6м; 1,8м; 2м; 3,2м; 3,6м; 4м
Алюминиевый рейл для гида PL

В большинстве случаев механизм D-80 PL 2 на 2 створки устанавливается без нижней направляющей. Если нужна большая жесткость всей складной конструкции, то на нижний торец полотна (в одной диаметральной плоскости с верхним роликом) устанавливается нижний поводок J-03 (опция), а в пол монтируется алюминиевый рейл для PL (опция). Нижняя направляющая имеет стандартную длину 3 м.

В широких проемах устанавливается два комплекта D-80 PL 2. Т.е. один комплект складывается влево, другой вправо. При таком использовании устанавливаются "улавливатели" (в комплекте), они помогают выравнивать створки при смыкании.

Ручки для складных деревянных дверей можно выбрать в разделе сайта ручки раздвижных дверей
