Механизмы стеклянных раздвижных дверей. Модель T-OF Glass

Материал комплектующих - нержавеющая сталь. Ролики на шарикоподшипниках. Покрытие на колесах - нейлон 6.6. Цвет покрытия - хром.
В комплект входит:

  • роликовые механизмы - 2 шт (арт. T-OF-A1)
  • крепление направляющей к стене - 4 шт (арт. T-OF-A2)
  • ограничители хода кареток - 2 шт (арт. T-OF-A5)
  • заглушка на трубу - 2 шт (арт. T-OF-A10)
  • нижний поводок - 1 шт (арт. T-OF-A9)
  • верхняя направляющая шина, длина 2м - 1 шт (арт. T-B-25-2)

роликовые механизмы (арт. T-OF-A1)

крепление направляющей к стене

(арт. T-OF-A2)





ограничители хода кареток (арт. T-OF-A5)



заглушка на трубу (арт. T-OF-A10)



нижний поводок (арт. T-OF-A9)

верхняя направляющая шина, длина 2м,

диаметр 25мм

(арт. T-B-25-2)

торцевой крепеж профиля к стене арт. T-OF-A8 (опция)

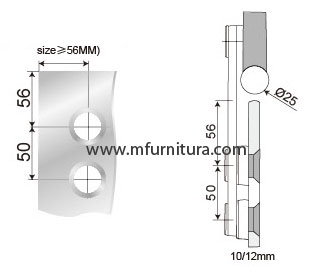

крепление направляющей к стеклу

(арт. T-OF-A3) (опция)







Для устранения зазора между раздвижным стеклянным полотном и стеной или другим стеклянным полотном используется профиль арт. 2262.
Профиль арт. 2262 клеится на торец стекла, в него вставляется ворсовый уплотнитель арт. 543.
Арт. 543/15
Арт. 543
Арт. 2262

Для более плотного и комфортного прилегания к стене раздвижного стеклянного полотна используется профиль арт. 2264 и резиновая вставка арт. 266.
Профиль арт. 2264 крепится на стену и в него вставляется буфер арт. 266.
При подходе полотна к конечной точке роликовый механизм стопорится фиксатором или доводчиком, а само стеклянное полотно упирается в резиновый буфер арт. 266.


Арт. 2264
Арт. 266

Для устранения зазора между раздвижным стеклянным полотном и стеной шириной до 31 мм. используется профиль арт. 2262 с уплотнителем арт. 543/15 и профиль арт.2264 с вставкой арт. 266

Арт. 543
Арт. 2262
Арт. 2264
Арт. 266
