Механизмы складных дверей

Модель SL-W40

Комплект фурнитуры для сборки складной межкомнатной перегородки.

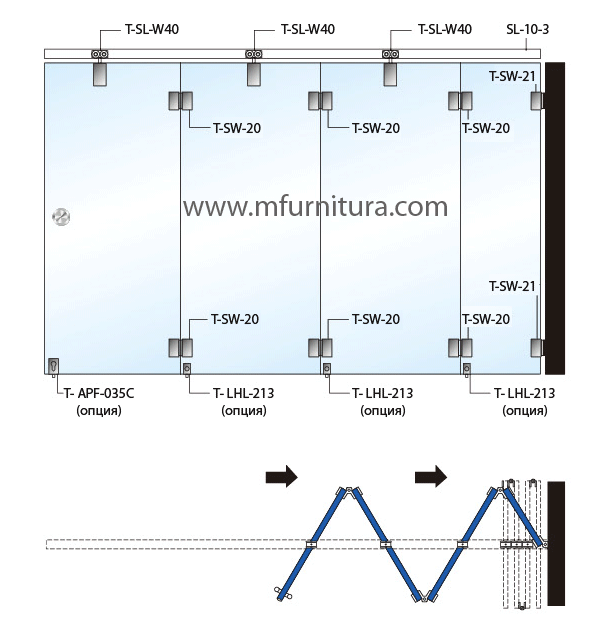

Составные элементы:

Т-SW-21 - зажим с петлей, крепление на стену

Т-SW-20 – петля с зажимами стекло/стекло

Т-SL-W40 – зажим стекла с роликом

SL-11 - алюминиевый профиль для подвесной складной двери.

Т-SL-W40
Т-SW-21

Т-SW-20
SL-11

Максимальный вес каждого полотна - 70 кг.

Максимальная высота двери - 2500мм, ширина двери - 900мм.

Данная система позволяет собрать складную межкомнатную систему (добавляя только петли и ролики) состоящую из:

  • 2 створок
  • 3 створок
  • 4 створок
  • 5 створок
  • 6 створок



Для устранения зазора между раздвижным стеклянным полотном и стеной или другим стеклянным полотном используется профиль арт. 2262.
Профиль арт. 2262 клеится на торец стекла, в него вставляется ворсовый уплотнитель арт. 543.
Арт. 543/15
Арт. 543
Арт. 2262

Для более плотного и комфортного прилегания к стене раздвижного стеклянного полотна используется профиль арт. 2264 и резиновая вставка арт. 266.
Профиль арт. 2264 крепится на стену и в него вставляется буфер арт. 266.
При подходе полотна к конечной точке роликовый механизм стопорится фиксатором или доводчиком, а само стеклянное полотно упирается в резиновый буфер арт. 266.


Арт. 2264
Арт. 266

Для устранения зазора между раздвижным стеклянным полотном и стеной шириной до 31 мм. используется профиль арт. 2262 с уплотнителем арт. 543/15 и профиль арт.2264 с вставкой арт. 266

Арт. 543
Арт. 2262
Арт. 2264
Арт. 266
