Механизмы раздвижных дверей, перегородок из Италии. Модель 1716/98/1686AC

Описание модели 1716/98/1686AC

Система телескопического выдвижения трех дверей. Cистема позволяет выдвигать/задвигать три двери с одной стороны проема, что позволяет экономить пространство с другой стороны проема.

Данная система комплектуется доводчиками. Доводчик гасит удар и обеспечивает плавное задвигание до конечной точки открытия или закрытия.

Нагрузка на одну дверь до 80 кг. Толщина стекла 8мм.

Данная модель по желанию может комплектоваться профилем арт. 1360. Этот профиль выполняет роль фальшпанели, которая закрывает направляющую с механизмами и щель между верхним торцом стекла и нижним краем направляющей арт. 1280.

При использовании профиля 1370 для стационарного полотна, зацепы ближайшего к нему раздвижного полотна нужно подточить приблизительно на 2мм.

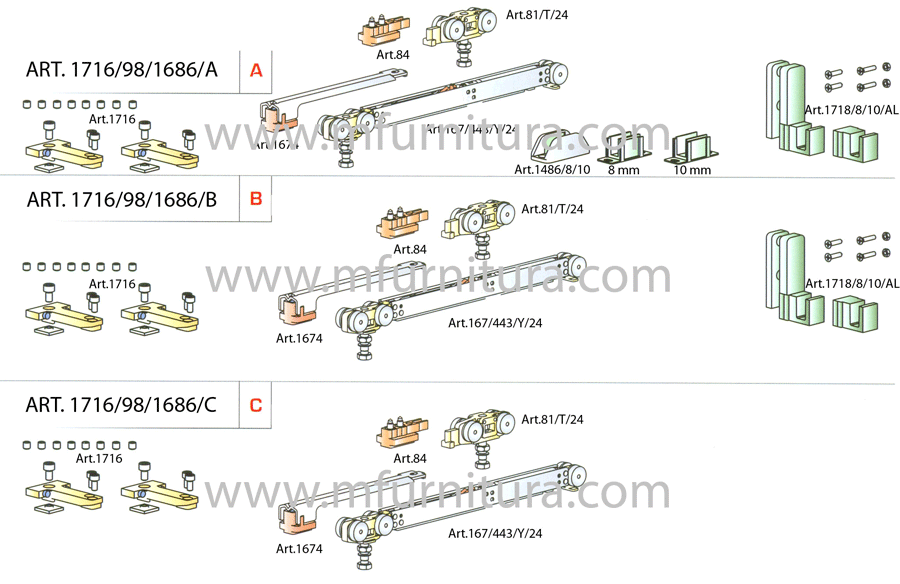

Комплектация

Используемые профиля

Арт. 1280

Длина 2м, 3,2м, 4м.

Возможно крепление к стене с помощью кронштейна арт. 127

Кронштейн 125 для крепления трех направляющих к стене


Карниз 1360. Длина 2м, 3м. Применяется с профилями 1280, 1700, 1370

Карниз 1381 для подвесного потолка. Длина 2м. Применяется с профилями 1280, 1700.


Рейл арт. 1370 для верхней фиксации неподвижной панели


Рейл арт. 1740 для нижней фиксации неподвижной панели


Уплотнитель стекла. Применяется с профилем art. 1370, 1740.


Поводок art. 1366 для нижней фиксации неподвижной стеклянной панели.

Для устранения зазора между раздвижным стеклянным полотном и стеной или другим стеклянным полотном используется профиль арт. 2262.
Профиль арт. 2262 клеится на торец стекла, в него вставляется ворсовый уплотнитель арт. 543.


Арт. 543/15	Арт. 543	Арт. 2262

Для более плотного и комфортного прилегания к стене раздвижного стеклянного полотна используется профиль арт. 2264 и резиновая вставка арт. 266.
Профиль арт. 2264 крепится на стену и в него вставляется буфер арт. 266.
При подходе полотна к конечной точке роликовый механизм стопорится фиксатором или доводчиком, а само стеклянное полотно упирается в резиновый буфер арт. 266.


	Арт. 2264	Арт. 266

Для устранения зазора между раздвижным стеклянным полотном и стеной шириной до 31 мм. используется профиль арт. 2262 с уплотнителем арт. 543/15 и профиль арт.2264 с вставкой арт. 266


	Арт. 543	Арт. 2262	Арт. 2264	Арт. 266
