Механизмы стеклянных складных дверей. Система Folding

Комплект фурнитуры для сборки стеклянной складной межкомнатной перегородки.

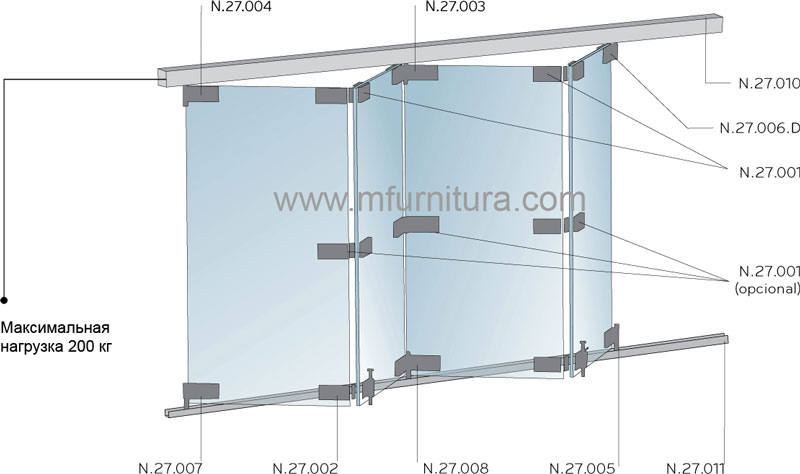

Составные элементы:

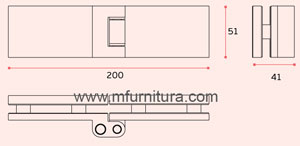

Петля складная. Арт. N.27.001.

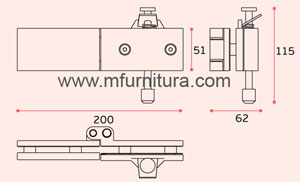

Петля складная нижняя с удерживающим фиксатором. Арт. N.27.002.

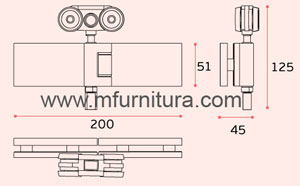

Петля складная верхняя с роликом. Арт. N.27.003.

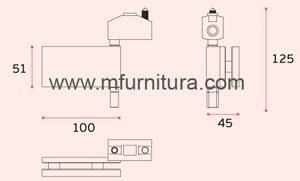

Зажим стекла с верхним креплением оси в профиль. Арт. N.27.004.

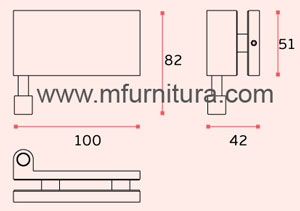

Зажим стекла концевой с нижним поводком. Арт. N.27.005.

Зажим стекла концевой с верхним двухосным роликом. Арт. N.27.006.

Зажим стекла с нижним креплением оси в профиль. Арт. N.27.007.

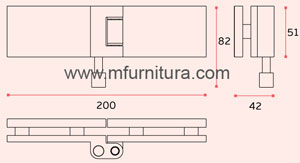

Петля складная нижняя с нижним поводком. Арт. N.27.008.

Нижний зажим с удерживающим фиксатором в пол для нечетного полотна. Арт. N.27.013.



Профиль верхний для складной системы FOLDING. Материал алюминий.

Арт. N.27.010\1900 длина 1900 мм. Арт. N.27.010\2900 длина 2900 мм.

Профиль нижний для складной системы FOLDING. Материал алюминий.

Арт. N.27.012\1900 длина 1900 мм. Арт. N.27.012\2900 длина 2900 мм.

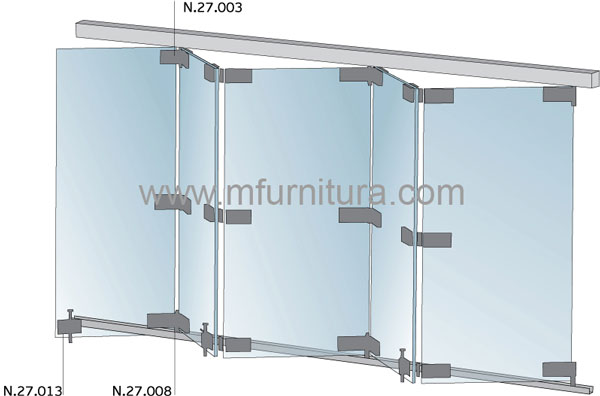

Данная система позволяет собрать складную межкомнатную систему (добавляя только петли и ролики) состоящую из:

  • 2 створок.
  • 3 створок.
  • 4 створок.
  • 5 створок.
  • 6 створок.

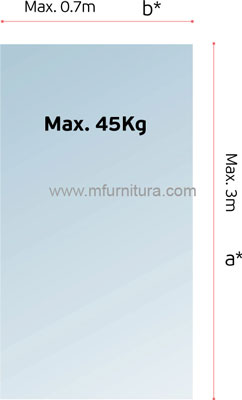

Максимальный вес каждого полотна - 45 кг. При этом необходимо учитывать, что общий вес полотен не более 200 кг.

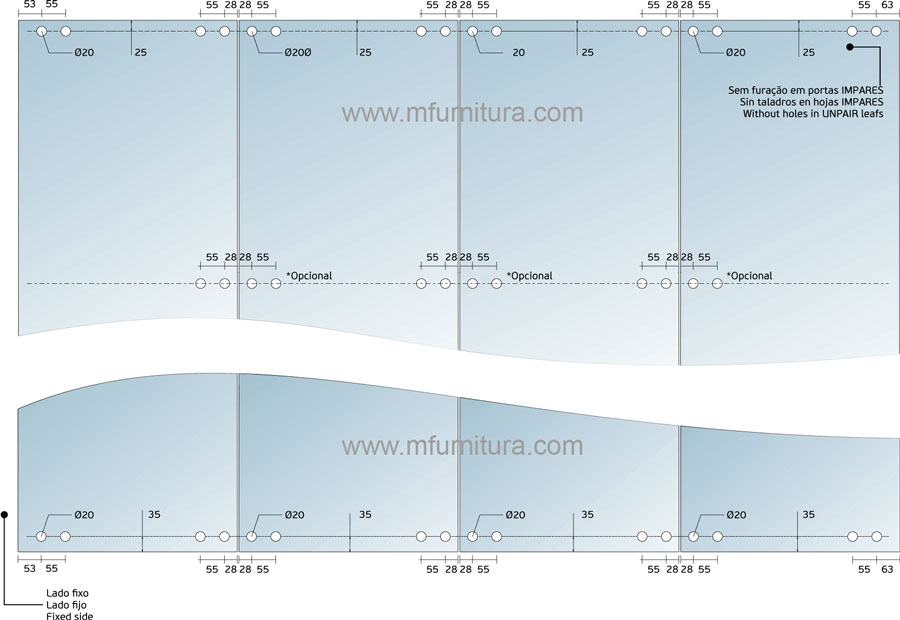

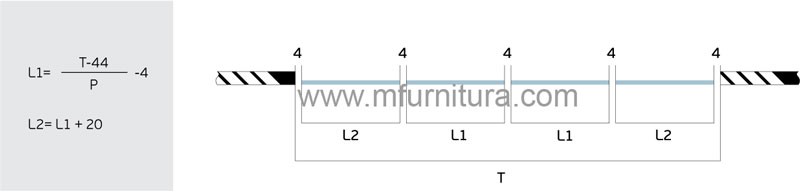

Формула расчета ширины стеклянных дверей

Р = количество дверей

Т = ширина проема

L1 = ширина стеклянной двери

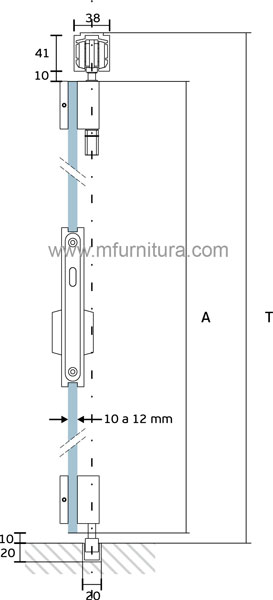

Формула расчета высоты стеклянных дверей

А = высота стеклянной двери

Т = высота проема

А = Т - 61



Вес стекла
10 мм
25 кг\м2
12 мм
30 кг\м2

Для устранения зазора между раздвижным стеклянным полотном и стеной или другим стеклянным полотном используется профиль арт. 2262.
Профиль арт. 2262 клеится на торец стекла, в него вставляется ворсовый уплотнитель арт. 543.
Арт. 543/15
Арт. 543
Арт. 2262

Для более плотного и комфортного прилегания к стене раздвижного стеклянного полотна используется профиль арт. 2264 и резиновая вставка арт. 266.
Профиль арт. 2264 крепится на стену и в него вставляется буфер арт. 266.
При подходе полотна к конечной точке роликовый механизм стопорится фиксатором или доводчиком, а само стеклянное полотно упирается в резиновый буфер арт. 266.


Арт. 2264
Арт. 266

Для устранения зазора между раздвижным стеклянным полотном и стеной шириной до 31 мм. используется профиль арт. 2262 с уплотнителем арт. 543/15 и профиль арт.2264 с вставкой арт. 266

Арт. 543
Арт. 2262
Арт. 2264
Арт. 266
