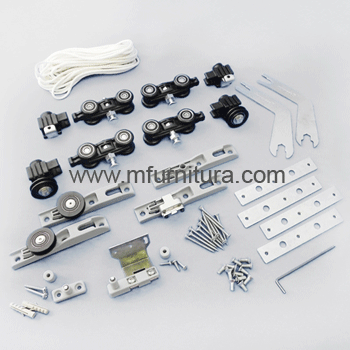

Комплект телескопического выдвижения двух дверей

Модель D-80 telescopic



Технические характеристики

Беспороговая система

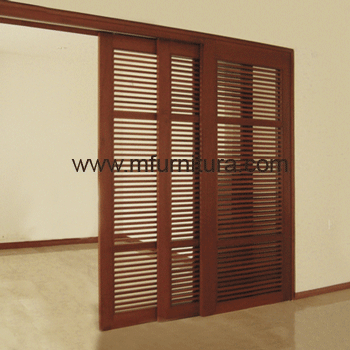

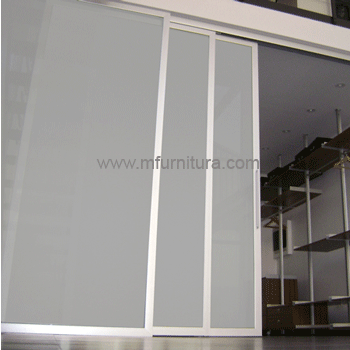

Cистема позволяет выдвигать/задвигать две двери с одной стороны проема, что позволяет экономить пространство с другой стороны проема. Воздействуя на одну дверь при помощи тросового привода, вторая дверь двигается автоматически.

Фиксатор позволяет зафиксировать дверь в крайнем положении, в открытом и закрытом.

Минимальная толщина двери 20 мм, максимальная толщина двери 40 мм.

Нагрузка до 80 кг. на полотно.

Механизм D-80 telescopic используется с профилем U-21.

Стандартная длина профиля 1,6м; 1,8м; 2,0м; 3,2м; 3,6м; 4,0м.

Особенность системы D-80 telescopic - полотна движутся по двум параллельно установленным профилям U-21. По этому профиля крепятся к потолку или закладной в проеме или вдоль стены над проемом.





Инструкция по сборке прилагается





Механизмы раздвижных дверей, перегородок
Механизмы раздвижных дверей, перегородок
Механизмы раздвижных дверей, перегородок

Используемые профиля для механизмов раздвижных дверей Ducasse

Алюминиевый профиль U-21

Алюминиевый профиль U-21

Алюминиевый профиль U-21 Алюминиевый профиль под механизмы серии D-80. Не анодированный. Длина 1,6м; 1,8м; 2м; 3,2м; 3,6м; 4м
FASCIA U-21

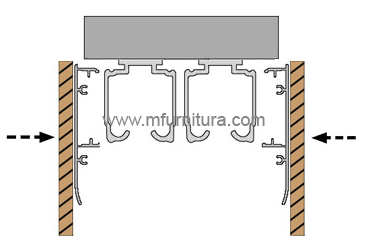

Алюминиевый декоративный профиль-карниз защелкивается на профиль U-21 по длине. Закрывает щель между верхним краем раздвижной двери и профилем U-21 высотой 66 мм или 120 мм. Анодированное покрытие. Цвет серебро. Длина 2м, 3м. Опция.

Алюминиевый декоративный профиль-карниз

Алюминиевый декоративный профиль-карниз Алюминиевый декоративный профиль-карниз

Если дверное полотно с деревянной текстурой и карниз нужно сделать из добора, то используются кронштейны для крепления фальшпанели к профилю U-21. Роль кронштейна выполняет клипса FASCIA U-21 66 длиной по 50мм. К тыльной стороне добора крепится клипса и затем защелкивается на профиль U-21. Опция.

FASCIA 66 U-21 CAP
Торцевая заглушка на профиль U-21 с карнизом Fascia U-21. Материал пластик. Комплект – 2штуки. Опция.

Торцевая заглушка на профиль

TAPA U-21
Торцевая заглушка на профиль U-21. Материал пластик. Комплект – 2штуки. Опция.

Торцевая заглушка на профиль

Нижний поводок

Поводок для деревянной раздвижной двери. Состав: пластик.

Внизу дверного полотна нужно сделать фрезой пропил под нижний поводок. Если нет фрезы, то можно подручным способом сделать пропил/прорезь и вклеить внутрь П-образный профиль А-6.

Второй вариант (более простой) – к нижнему торцу раздвижного полотна прикрепить накладной профиль А-3. При его установке нужно учитывать, что профиль U-21 крепится на 15 мм выше. В нижний паз профиля А-3 вставляется ворсовая щетка, закрывающая щель между полом и раздвижным полотном. На лицевую (скругленую) часть клеится пленка в цвет текстуры дверного полотна.

Комплект D-80 synchro совместим с профилями для сборки алюминиевой перегородки Toledo.

Ручки, замки для раздвижных деревянных дверей можно выбрать в разделе сайта ручки раздвижных дверей
